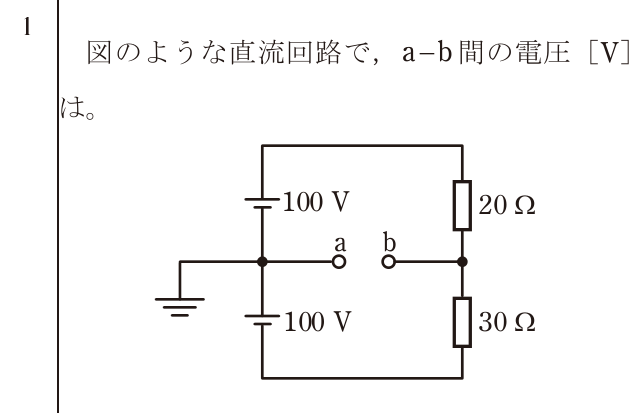

第二種電気工事士 2023年下期-午前問1: 図のような直流回路で、a-b間の電圧[V]は。

Question

第二種電気工事士 2023年下期-午前 問1: 図のような直流回路で、a-b間の電圧[V]は。

Accepted Answer

正解: ロ. 20

20Ωと30Ωの直列回路に100Vが印加されている。
回路電流 I = 100/(20+30) = 2A
20Ωの電圧降下 = 2×20 = 40V
a点の電位 = 100-40 = 60V
b点は下側の100V電源の+側で、そこから30Ωを通ると b点の電位 = 100-30×(100/（20+30）) = 100-60 = 40V
a-b間の電圧 = 60-40 = 20V
