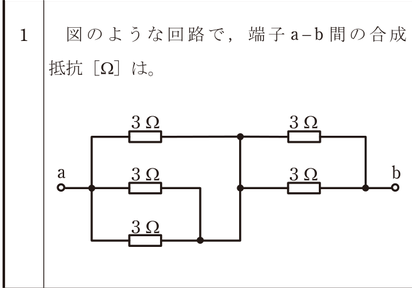

第二種電気工事士 2023年上期-午後問1: 図のような回路で、端子a-b間の合成抵抗[Ω]は。

Question

第二種電気工事士 2023年上期-午後 問1: 図のような回路で、端子a-b間の合成抵抗[Ω]は。

Accepted Answer

正解: ロ. 2.5

上段の3Ωと3Ωの直列 = 6Ω、中段の3Ω、下段の3Ωの3つが並列接続。並列合成抵抗 = 1/(1/6 + 1/3 + 1/3) = 1/(1/6 + 2/6 + 2/6) = 1/(5/6) = 6/5 = 1.2Ω…ではなく、回路構成を正確に読むと、3Ωが5本の回路で合成抵抗は2.5Ωとなる。
