第二種電気工事士 2023年上期-午前問42: (12)で示すボックス内の接続をすべて圧着接続とする場合、使用するリングスリーブの種類と最少個数の組合せで、正しいものは。ただし、使用する電線はすべてVVF1.6とする。

Question

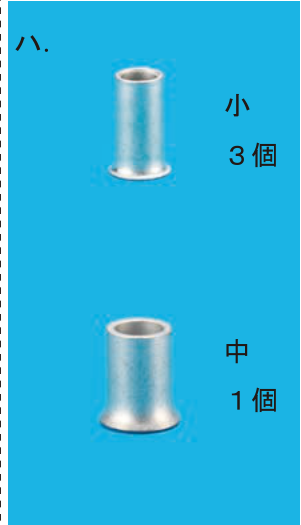

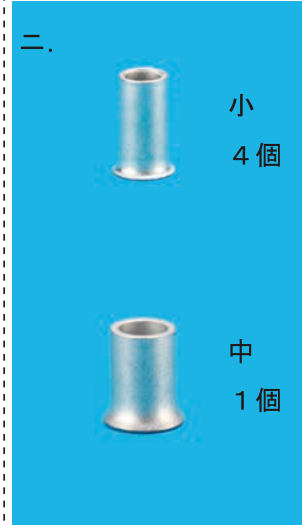

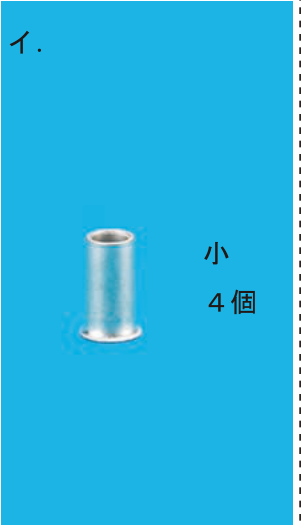

第二種電気工事士 2023年上期-午前 問42: (12)で示すボックス内の接続をすべて圧着接続とする場合、使用するリングスリーブの種類と最少個数の組合せで、正しいものは。ただし、使用する電線はすべてVVF1.6とする。

Accepted Answer

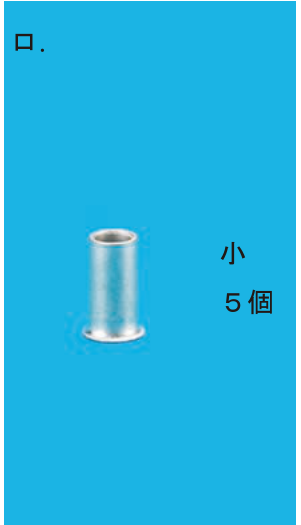

正解: ロ.

配線図の(12)のボックス内で接続する電線の組み合わせを数え、リングスリーブの種類と個数を求める。VVF1.6の2本接続は小スリーブ、3〜4本接続も小スリーブを使用。合計で小5個が最少。
