第二種電気工事士 2023年上期-午前問41: (11)で示すボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、正しいものは。ただし、使用する電線はすべてVVF1.6とする。

Question

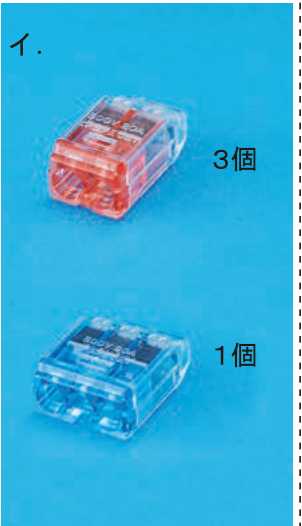

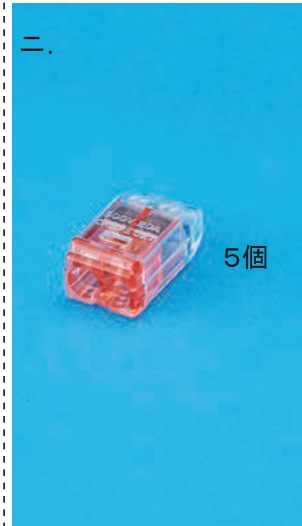

第二種電気工事士 2023年上期-午前 問41: (11)で示すボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、正しいものは。ただし、使用する電線はすべてVVF1.6とする。

Accepted Answer

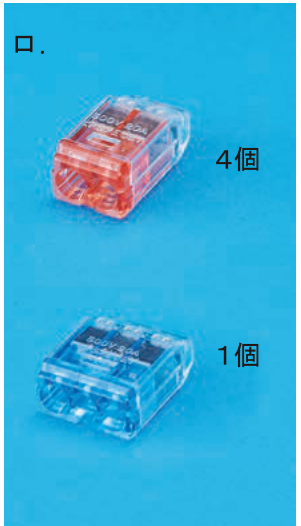

正解: ロ.

配線図の(11)のボックス内で接続する電線の本数を数え、差込形コネクタの種類と個数を求める。接続点の電線数から4個口1個が最少となる。
