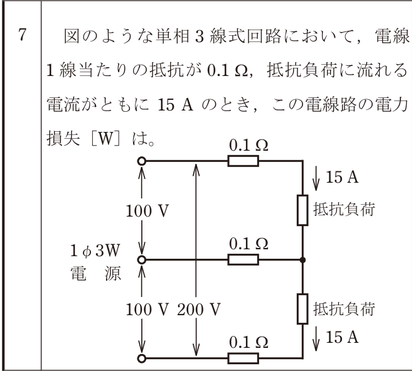

第二種電気工事士 2022年下期-午前問7: 図のような単相3線式回路において，電線1線当たりの抵抗が 0.1 Ω，抵抗負荷に流れる電流がともに 15 A のとき，この電線路の電力損失 [W] は。

Question

第二種電気工事士 2022年下期-午前 問7: 図のような単相3線式回路において，電線1線当たりの抵抗が 0.1 Ω，抵抗負荷に流れる電流がともに 15 A のとき，この電線路の電力損失 [W] は。

Accepted Answer

正解: ハ. 45

平衡負荷のため中性線には電流が流れない。上側電線と下側電線にそれぞれ15Aが流れる。
電力損失 = I²R × 2本 + I²R（中性線は0A）= 15² × 0.1 × 2 = 22.5 × 2 = 45W
