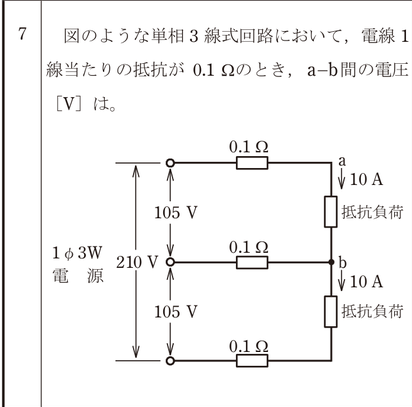

第二種電気工事士 2022年上期-午後問7: 図のような単相3線式回路において、電線1線当たりの抵抗が0.1Ωのとき、a-b間の電圧[V]は。

Question

第二種電気工事士 2022年上期-午後 問7: 図のような単相3線式回路において、電線1線当たりの抵抗が0.1Ωのとき、a-b間の電圧[V]は。

Accepted Answer

正解: ハ. 104

単相3線式で上側・下側ともに10Aの平衡負荷。中性線に電流は流れない。a-b間の電圧 = 105 - 10×0.1 = 105 - 1 = 104V。
