第二種電気工事士 2022年上期-午後問6: 図のように、単相2線式電線路で、抵抗負荷A、B、Cにそれぞれ負荷電流10Aが流れている。電源電圧が210Vであるとき抵抗負荷Cの両端電圧Vc[V]は。ただし、rは電線の抵抗[Ω]とする。

Question

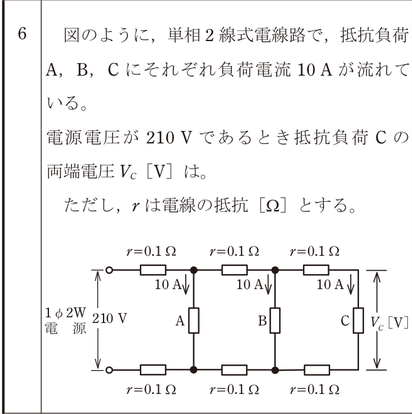

第二種電気工事士 2022年上期-午後 問6: 図のように、単相2線式電線路で、抵抗負荷A、B、Cにそれぞれ負荷電流10Aが流れている。電源電圧が210Vであるとき抵抗負荷Cの両端電圧Vc[V]は。ただし、rは電線の抵抗[Ω]とする。

Accepted Answer

正解: イ. 198

電源からCまでの電線には往復で電流が流れる。各区間の電線抵抗r=0.1Ωで、電源からAまで30A×2×0.1=6V降下、AからBまで20A×2×0.1=4V降下、BからCまで10A×2×0.1=2V降下。合計12V降下。Vc = 210-12 = 198V。
