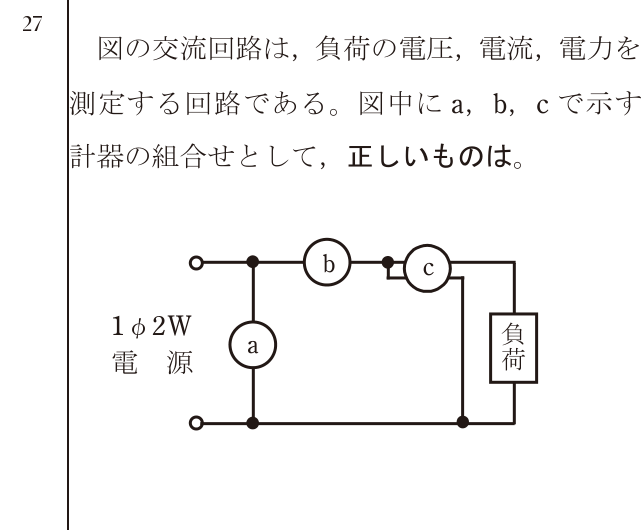

第二種電気工事士 2022年上期-午後問27: 図の交流回路は、負荷の電圧、電流、電力を測定する回路である。図中にa、b、cで示す計器の組合せとして、正しいものは。

Question

第二種電気工事士 2022年上期-午後 問27: 図の交流回路は、負荷の電圧、電流、電力を測定する回路である。図中にa、b、cで示す計器の組合せとして、正しいものは。

Accepted Answer

正解: ニ. a 電圧計、b 電流計、c 電力計

図の回路で、aは負荷に並列に接続されているため電圧計、bは負荷に直列に接続されているため電流計、cは電圧コイルと電流コイルを持つ電力計。
