第二種電気工事士 2022年上期-午後問26: 直読式接地抵抗計（アーステスタ）を使用して直読で、接地抵抗を測定する場合、被測定接地極Eに対する、2つの補助接地極P（電圧用）及びC（電流用）の配置として、最も適切なものは。

Question

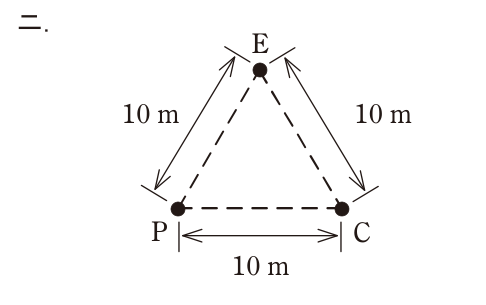

第二種電気工事士 2022年上期-午後 問26: 直読式接地抵抗計（アーステスタ）を使用して直読で、接地抵抗を測定する場合、被測定接地極Eに対する、2つの補助接地極P（電圧用）及びC（電流用）の配置として、最も適切なものは。

Accepted Answer

正解: ハ.

接地抵抗測定では、被測定接地極Eから一直線上に、補助接地極P（電圧用）を約10m、補助接地極C（電流用）をさらに約10m離して配置する。E-P-Cの順に一直線上に等間隔で配置するのが正しい。
