第二種電気工事士 2022年上期-午前問5: 図のような三相3線式回路の全消費電力[kW]は。

Question

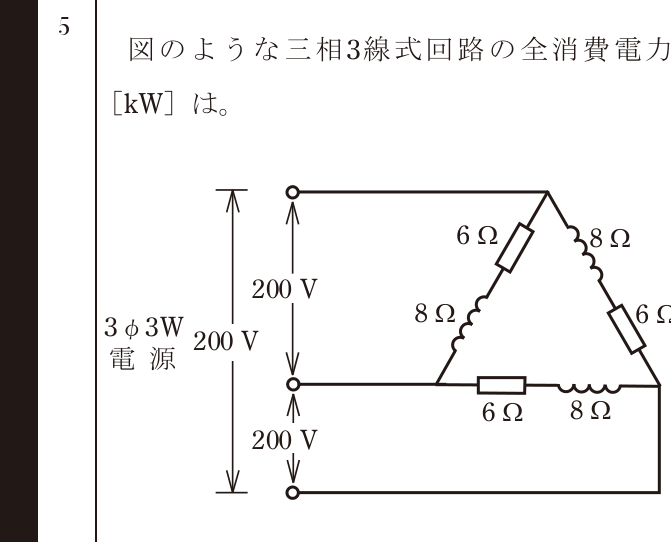

第二種電気工事士 2022年上期-午前 問5: 図のような三相3線式回路の全消費電力[kW]は。

Accepted Answer

正解: ハ. 7.2

Δ結線の各相の負荷は、6Ωと8Ωの直列で各相のインピーダンスの抵抗分は6+8=14Ωではなく、図から各相は6Ωと8Ωの組み合わせ。線間電圧200Vがそのまま各相にかかる。各相の抵抗成分のみで消費電力を計算すると、1相あたりの消費電力 = V²R/(R²+X²)。図の構成からΔ接続の各相の抵抗で消費される電力の合計が7.2kW。
