第二種電気工事士 2022年上期-午前問4: 図のような交流回路において、抵抗8Ωの両端の電圧V[V]は。

Question

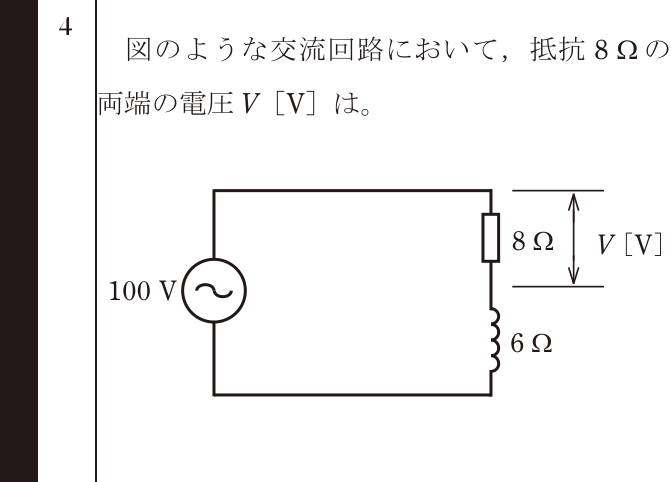

第二種電気工事士 2022年上期-午前 問4: 図のような交流回路において、抵抗8Ωの両端の電圧V[V]は。

Accepted Answer

正解: ニ. 80

回路のインピーダンス Z = √(R² + XL²) = √(8² + 6²) = √(64+36) = √100 = 10Ω
電流 I = V/Z = 100/10 = 10A
抵抗の両端電圧 VR = IR = 10×8 = 80V
