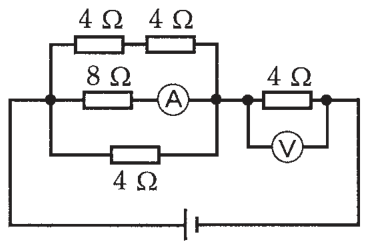

第二種電気工事士 2021年下期-午後問1: 図のような回路で、電流計(A)の値が2Aを示した。このときの電圧計(V)の指示値[V]は。

Question

第二種電気工事士 2021年下期-午後 問1: 図のような回路で、電流計(A)の値が2Aを示した。このときの電圧計(V)の指示値[V]は。

Accepted Answer

正解: ロ. 32

回路図より、8Ωと(4Ω+4Ω)=8Ωが並列に接続されている。並列部分の合成抵抗 = 8×8/(8+8) = 4Ω。電流計に2A流れているので、8Ω側にも2A流れる。並列部分の電圧 = 2A × 8Ω = 16V。電圧計Vは4Ωの抵抗と並列部分を含む部分の電圧を測定。4Ωの抵抗に流れる電流は4A(並列部分の合計)なので、4Ω×4A = 16V。電圧計の指示値 = 16V + 16V = 32V。
