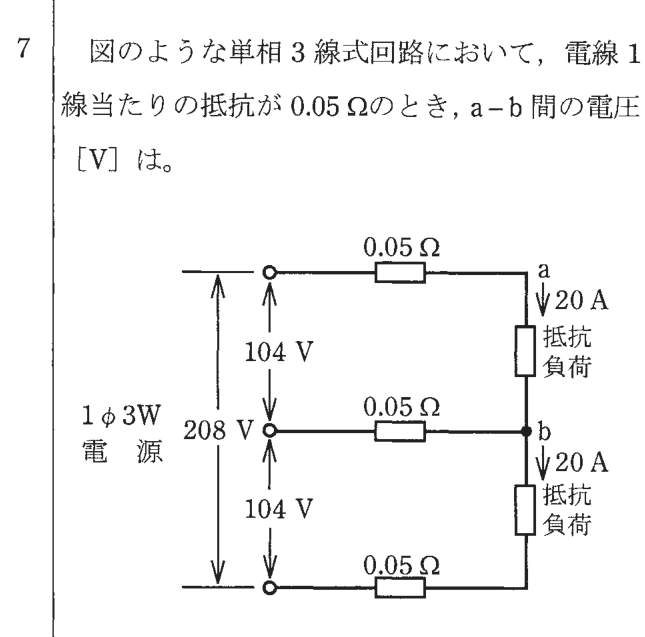

第二種電気工事士 2021年下期-午前問7: 図のような単相3線式回路において、電線1線当たりの抵抗が0.05Ωのとき、a-b間の電圧[V]は。

Question

第二種電気工事士 2021年下期-午前 問7: 図のような単相3線式回路において、電線1線当たりの抵抗が0.05Ωのとき、a-b間の電圧[V]は。

Accepted Answer

正解: ニ. 103

単相3線式で上下の負荷が等しい（各20A）場合、中性線には電流が流れない。上側: 電源電圧104V、電線抵抗0.05Ωに20A流れる。a-b間電圧 = 104 - 0.05×20 = 104 - 1 = 103V。
