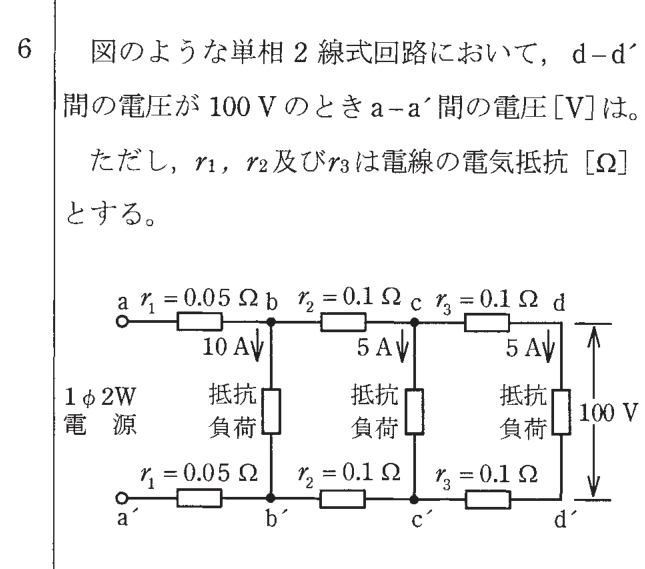

第二種電気工事士 2021年下期-午前問6: 図のような単相2線式回路において、d-d'間の電圧が100Vのときa-a'間の電圧[V]は。ただし、r₁、r₂及びr₃は電線の電気抵抗[Ω]とする。

Question

第二種電気工事士 2021年下期-午前 問6: 図のような単相2線式回路において、d-d'間の電圧が100Vのときa-a'間の電圧[V]は。ただし、r₁、r₂及びr₃は電線の電気抵抗[Ω]とする。

Accepted Answer

正解: ニ. 105

各区間の電流: d-d'区間は5A、c-c'区間は5+5=10A（ではなく各負荷の電流を考える）。b-b'区間には10A+5A=15A...ではなく、図より各負荷に10A、5A、5Aが流れる。r₁=0.05Ω、r₂=0.1Ω、r₃=0.1Ω。電圧降下 = 2(r₁×20 + r₂×10 + r₃×5) = 2(0.05×20+0.1×10+0.1×5) = 2(1+1+0.5) = 5V。a-a'間電圧 = 100+5 = 105V。
