第二種電気工事士 2021年上期-午前問9: 図のような電熱器H 1台と電動機M 2台が接続された単相2線式の低圧屋内幹線がある。この幹線の太さを決定する根拠となる電流IW[A]と幹線に施設しなければならない過電流遮断器の定格電流を決定する根拠となる電流IB[A]の組合せとして、適切なものは。ただし、需要率は100%とする。

Question

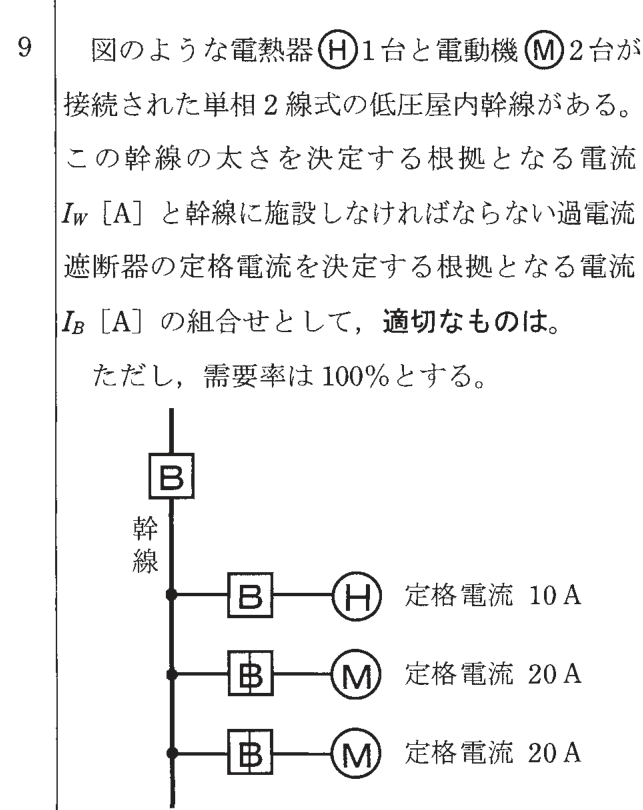

第二種電気工事士 2021年上期-午前 問9: 図のような電熱器H 1台と電動機M 2台が接続された単相2線式の低圧屋内幹線がある。この幹線の太さを決定する根拠となる電流IW[A]と幹線に施設しなければならない過電流遮断器の定格電流を決定する根拠となる電流IB[A]の組合せとして、適切なものは。ただし、需要率は100%とする。

Accepted Answer

正解: ハ. IW 60　IB 130

電熱器H：定格電流10A、電動機M：定格電流20A × 2台 = 40A。電動機の合計が50A以上なので、IW = 電動機合計×1.25 + 他 = 40×1.25 + 10 = 60A。IB：電動機合計×3 + 他 = 40×3 + 10 = 130A（ただしIWの2.5倍以下）。60×2.5 = 150なので、IB = 130A。
