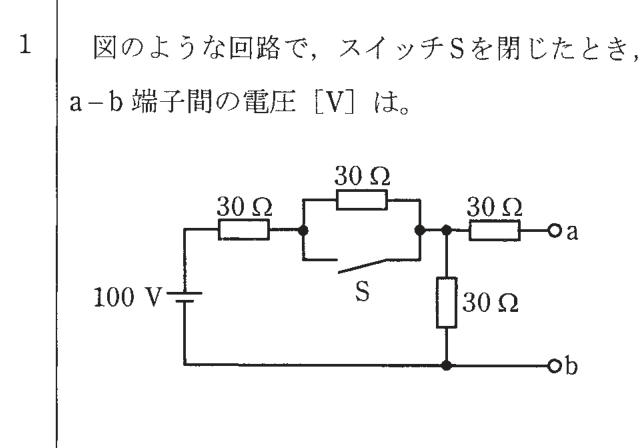

第二種電気工事士 2021年上期-午前問1: 図のような回路で、スイッチSを閉じたとき、a-b端子間の電圧[V]は。

Question

第二種電気工事士 2021年上期-午前 問1: 図のような回路で、スイッチSを閉じたとき、a-b端子間の電圧[V]は。

Accepted Answer

正解: ハ. 50

スイッチSを閉じると、上側の30Ωと30Ωの直列（60Ω）と下側の30Ωが並列になる。並列合成抵抗 = (60×30)/(60+30) = 20Ω。a-b間には30Ωの抵抗もあるので、全体の回路から電圧分配を考える。100Vの電源に対し、a側の30Ωを流れる電流経路を考えると、a-b間の電圧は50Vとなる。
