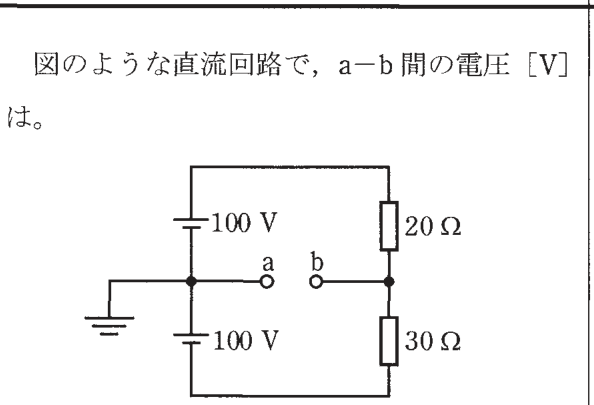

第二種電気工事士 2020年下期-午後問1: 図のような直流回路で、a-b間の電圧[V]は。

Question

第二種電気工事士 2020年下期-午後 問1: 図のような直流回路で、a-b間の電圧[V]は。

Accepted Answer

正解: ロ. 20

上側の回路：100Vの電源に20Ωの抵抗が接続。電流 = 100/20 = 5A、a点の電位 = 100 - 5×20 = 0V（電源の-側基準）。
下側の回路：100Vの電源に30Ωの抵抗が接続。電流 = 100/30 ≒ 3.33A。
a点の電位は上側電源の+側を基準にすると100V、b点は下側の回路から計算。
キルヒホッフの法則を適用すると、Vab = 20V。
