第二種電気工事士 2020年下期-午前問6: 図のような三相3線式回路において、電線1線当たりの抵抗がr[Ω]、線電流がI[A]のとき、この電線路の電力損失[W]を示す式は。

Question

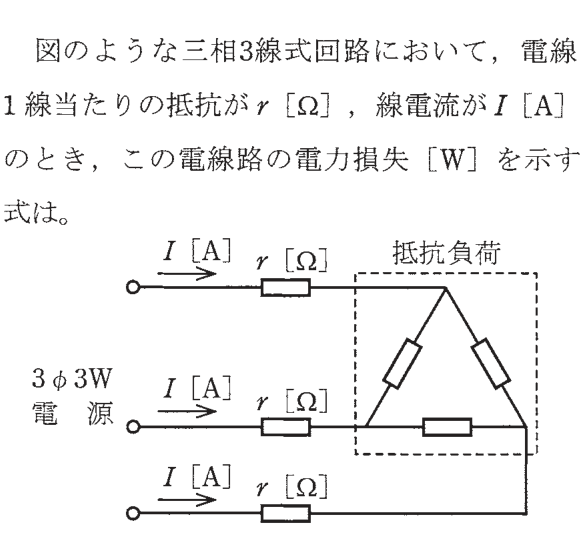

第二種電気工事士 2020年下期-午前 問6: 図のような三相3線式回路において、電線1線当たりの抵抗がr[Ω]、線電流がI[A]のとき、この電線路の電力損失[W]を示す式は。

Accepted Answer

正解: ハ. 3I²r

三相3線式の電力損失は3本の電線それぞれの損失の合計。1本あたりの損失 = I²r。3本分で 3I²r[W]。
