第二種電気工事士 2020年下期-午前問4: 図のような交流回路の力率[％]を示す式は。

Question

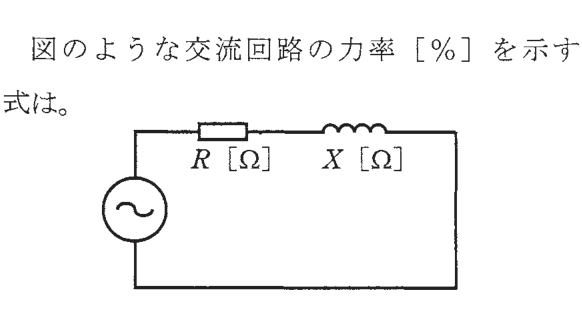

第二種電気工事士 2020年下期-午前 問4: 図のような交流回路の力率[％]を示す式は。

Accepted Answer

正解: ロ. 100R / √(R² + X²)

RとXの直列回路のインピーダンス Z = √(R² + X²)。力率 cosθ = R/Z = R/√(R² + X²)。百分率で表すと 100R/√(R² + X²) [%]。
