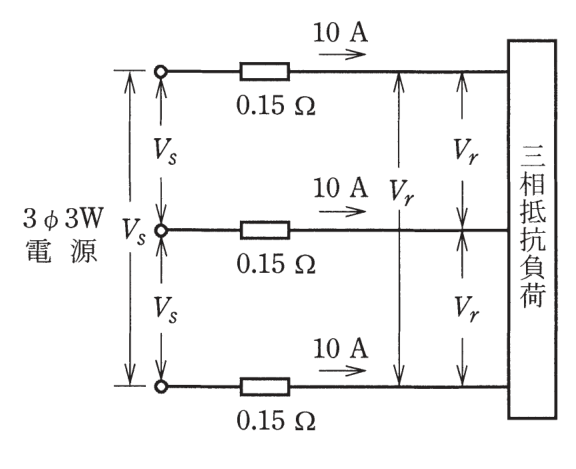

第二種電気工事士 2019年下期問7: 図のような三相3線式回路で、電線1線当たりの抵抗が0.15Ω、線電流が10Aのとき、電圧降下(Vs-Vr)[V]は。

Question

第二種電気工事士 2019年下期 問7: 図のような三相3線式回路で、電線1線当たりの抵抗が0.15Ω、線電流が10Aのとき、電圧降下(Vs-Vr)[V]は。

Accepted Answer

正解: ロ. 2.6

三相3線式の電圧降下 = √3 × I × r = √3 × 10 × 0.15 = 1.73 × 10 × 0.15 ≒ 2.6V
