第二種電気工事士 2019年下期問6: 図のような単相3線式回路で、消費電力100W、500Wの2つの負荷はともに抵抗負荷である。図中のX印点で断線した場合、a-b間の電圧[V]は。ただし、断線によって負荷の抵抗値は変化しないものとする。

Question

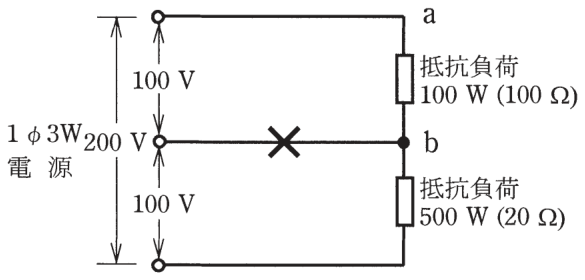

第二種電気工事士 2019年下期 問6: 図のような単相3線式回路で、消費電力100W、500Wの2つの負荷はともに抵抗負荷である。図中のX印点で断線した場合、a-b間の電圧[V]は。ただし、断線によって負荷の抵抗値は変化しないものとする。

Accepted Answer

正解: ハ. 167

100W負荷の抵抗 Ra = V²/P = 100²/100 = 100Ω
500W負荷の抵抗 Rb = 100²/500 = 20Ω
中性線断線で直列回路となり、全電圧200Vが抵抗比で分圧される。
a-b間電圧 = 200 × 100/(100+20) = 200 × 100/120 ≒ 167V
