第二種電気工事士 2017年上期問9: 低圧屋内配線の分岐回路の設計で、配線用遮断器、分岐回路の電線の太さ及びコンセントの組合せとして、不適切なものは。ただし、分岐点から配線用遮断器までは3 m、配線用遮断器からコンセントまでは8 mとし、電線の数値は分岐回路の電線（軟銅線）の太さを示す。また、コンセントは兼用コンセントではないものとする。

Question

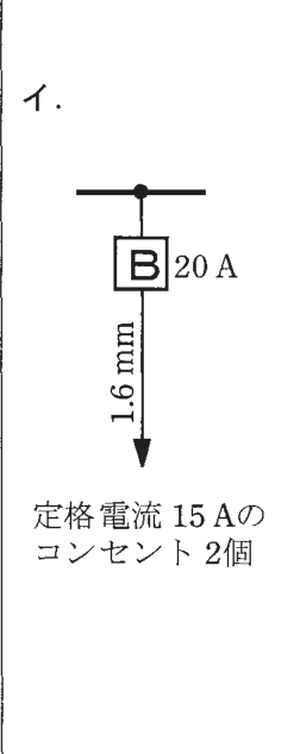

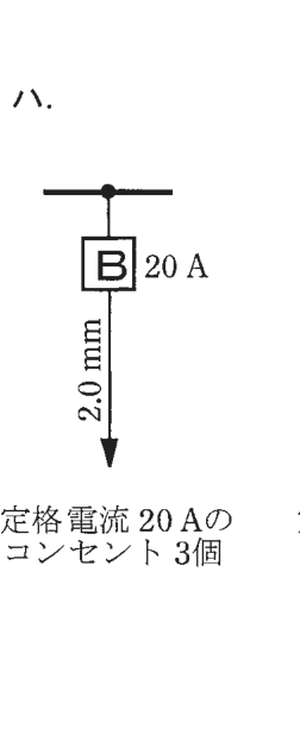

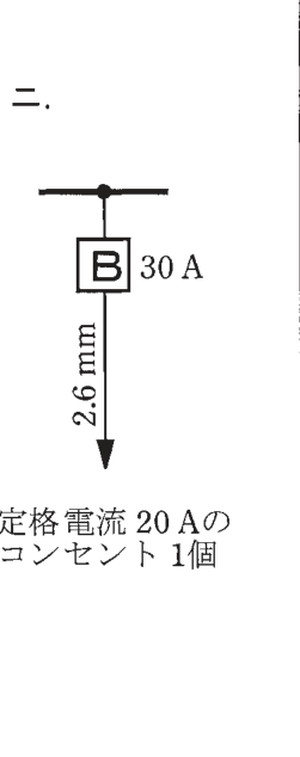

第二種電気工事士 2017年上期 問9: 低圧屋内配線の分岐回路の設計で、配線用遮断器、分岐回路の電線の太さ及びコンセントの組合せとして、不適切なものは。ただし、分岐点から配線用遮断器までは3 m、配線用遮断器からコンセントまでは8 mとし、電線の数値は分岐回路の電線（軟銅線）の太さを示す。また、コンセントは兼用コンセントではないものとする。

Accepted Answer

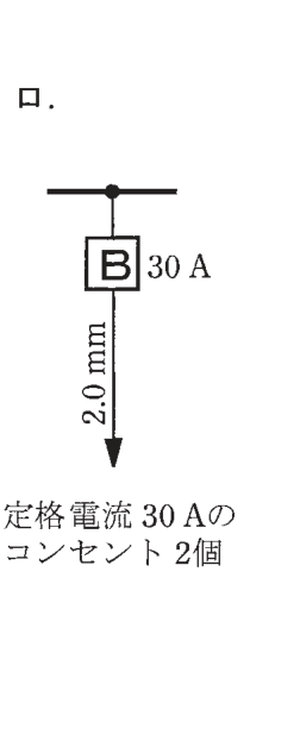

正解: ロ. 30A配線用遮断器、直径2.0mm、定格電流30Aのコンセント2個

30A分岐回路では、電線の太さは直径2.6mm以上（または断面積5.5mm²以上）が必要。ロは30A遮断器に直径2.0mmの電線を使用しており不適切。
