第二種電気工事士 2017年上期問8: 図のように、三相の電動機と電熱器が低圧屋内幹線に接続されている場合、幹線の太さを決める根拠となる電流の最小値[A]は。ただし、需要率は100%とする。

Question

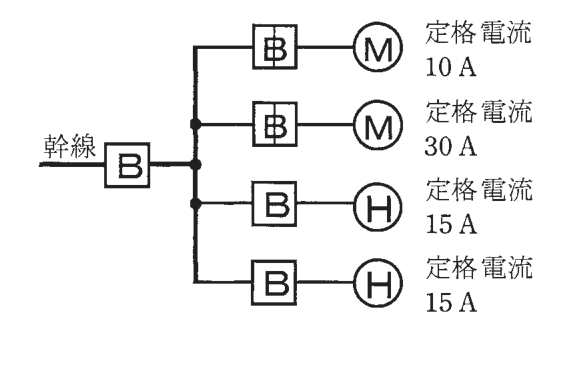

第二種電気工事士 2017年上期 問8: 図のように、三相の電動機と電熱器が低圧屋内幹線に接続されている場合、幹線の太さを決める根拠となる電流の最小値[A]は。ただし、需要率は100%とする。

Accepted Answer

正解: ハ. 80

電動機の合計 IM = 10+30 = 40A、電熱器の合計 IH = 15+15 = 30A。電動機の合計が50A以下なので、幹線の許容電流 ≧ IM×1.25 + IH = 40×1.25 + 30 = 50 + 30 = 80A。
