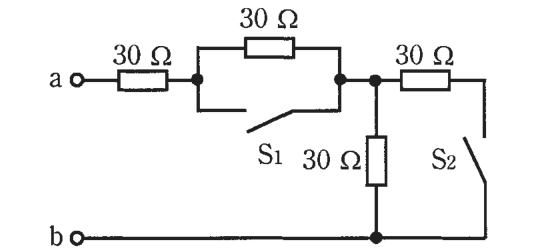

第二種電気工事士 2016年下期問2: 図のような回路で、スイッチS₁を閉じ、スイッチS₂を開いたときの、端子a-b間の合成抵抗[Ω]は。

Question

第二種電気工事士 2016年下期 問2: 図のような回路で、スイッチS₁を閉じ、スイッチS₂を開いたときの、端子a-b間の合成抵抗[Ω]は。

Accepted Answer

正解: ロ. 60

S₁を閉じると上側30Ωと下側30Ωが短絡され、S₂は開いているので右側30Ωは切り離される。左の30Ωと中央の30Ω（S₁で短絡された部分）の並列が残り、さらに下のS₁経由の30Ωとの組み合わせで合成抵抗は60Ω。
