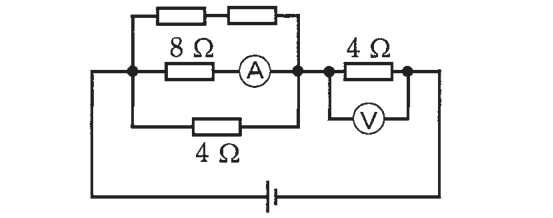

第二種電気工事士 2016年下期問1: 図のような回路で、電流計Aの値が1Aを示した。このときの電圧計Vの指示値[V]は。

Question

第二種電気工事士 2016年下期 問1: 図のような回路で、電流計Aの値が1Aを示した。このときの電圧計Vの指示値[V]は。

Accepted Answer

正解: イ. 16

上側の直列抵抗は4Ω+4Ω=8Ωで、下側の8Ωと並列なので合成抵抗は4Ω。右側4Ωとの直列で全体は8Ω。下の4Ωを含めた全回路で電流計Aに1A流れる。電圧計Vは下の4Ωの両端電圧を測定しており、回路の対称性から電圧計の指示値は16V。
