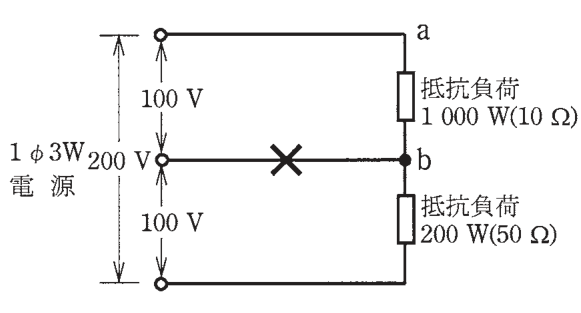

第二種電気工事士 2016年上期問7: 図のような単相3線式回路において、消費電力1000W、200Wの2つの負荷はともに抵抗負荷である。図中の×印点で断線した場合、a-b間の電圧[V]は。ただし、断線によって負荷の抵抗値は変化しないものとする。

Question

第二種電気工事士 2016年上期 問7: 図のような単相3線式回路において、消費電力1000W、200Wの2つの負荷はともに抵抗負荷である。図中の×印点で断線した場合、a-b間の電圧[V]は。ただし、断線によって負荷の抵抗値は変化しないものとする。

Accepted Answer

正解: ロ. 33

1000W(100V)の抵抗=100²/1000=10Ω、200W(100V)の抵抗=100²/200=50Ω。中性線断線で直列回路となり、全電圧200Vが10Ωと50Ωに分圧される。a-b間(10Ω側)の電圧=200×10/(10+50)=200/6≒33V。
