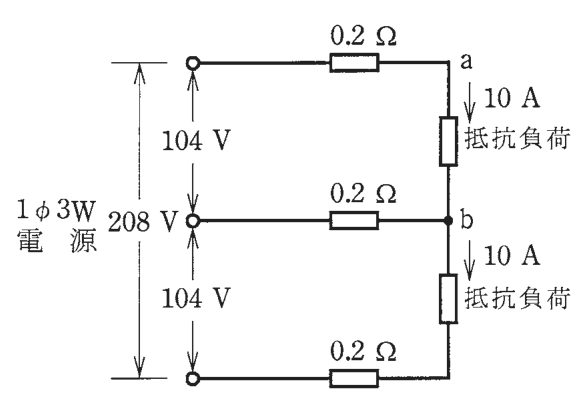

第二種電気工事士 2016年上期問6: 図のような単相3線式回路において、電線1線当たりの抵抗が0.2Ωのとき、a-b間の電圧[V]は。

Question

第二種電気工事士 2016年上期 問6: 図のような単相3線式回路において、電線1線当たりの抵抗が0.2Ωのとき、a-b間の電圧[V]は。

Accepted Answer

正解: ハ. 102

単相3線式で上下の負荷がともに10Aの平衡負荷。中性線電流は0A。上側の電圧降下=0.2×10=2V。a-b間電圧=104-2=102V。
