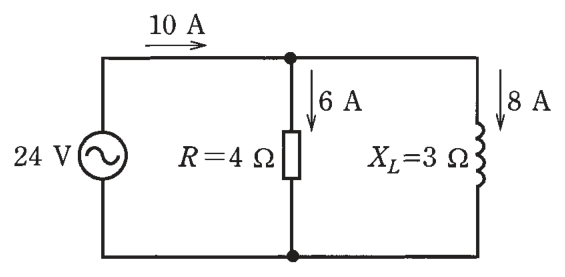

第二種電気工事士 2015年上期問2: 図のような回路で、電源電圧が24V、抵抗R=4Ωに流れる電流が6A、リアクタンスX_L=3Ωに流れる電流が8Aであるとき、回路の力率[％]は。

Question

第二種電気工事士 2015年上期 問2: 図のような回路で、電源電圧が24V、抵抗R=4Ωに流れる電流が6A、リアクタンスX_L=3Ωに流れる電流が8Aであるとき、回路の力率[％]は。

Accepted Answer

正解: ロ. 60

RとX_Lの並列回路で、全電流I=10A、抵抗に流れる電流I_R=6A
力率cosθ = I_R/I = 6/10 = 0.6 → 60%
