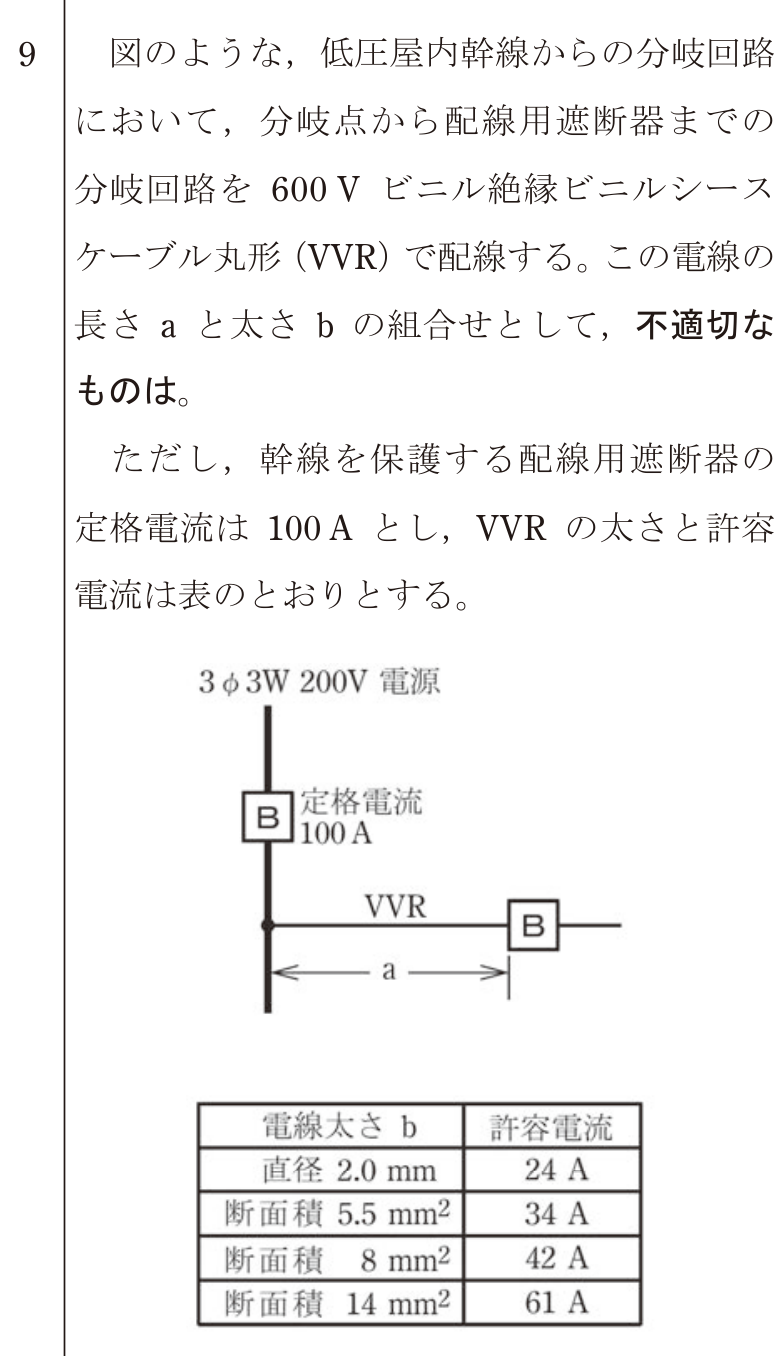

第一種電気工事士 2025年下期問9: 図のような，低圧屋内幹線からの分岐回路において，分岐点から配線用遮断器までの分岐回路を$600\,\mathrm{V}$ビニル絶縁ビニルシースケーブル丸形（VVR）で配線する。この電線の長さaと太さbの組合せとして，不適切なものは。ただし，幹線を保護する配線用遮断器の定格電流は$100\,\mathrm{A}$とし，VVRの太さと許容電流は表のとおりとする。

Question

第一種電気工事士 2025年下期 問9: 図のような，低圧屋内幹線からの分岐回路において，分岐点から配線用遮断器までの分岐回路を$600\,\mathrm{V}$ビニル絶縁ビニルシースケーブル丸形（VVR）で配線する。この電線の長さaと太さbの組合せとして，不適切なものは。ただし，幹線を保護する配線用遮断器の定格電流は$100\,\mathrm{A}$とし，VVRの太さと許容電流は表のとおりとする。

Accepted Answer

正解: ロ. $a:5\,\mathrm{m}$、$b:5.5\,\mathrm{mm}^2$

幹線から分岐する低圧分岐回路では、分岐点から遮断器までの長さに応じて、幹線過電流遮断器の定格電流に対する分岐電線の許容電流条件を満たす必要がある。$5\,\mathrm{m}$ で $5.5\,\mathrm{mm}^2$ の組合せは許容電流が不足するため不適切である。
