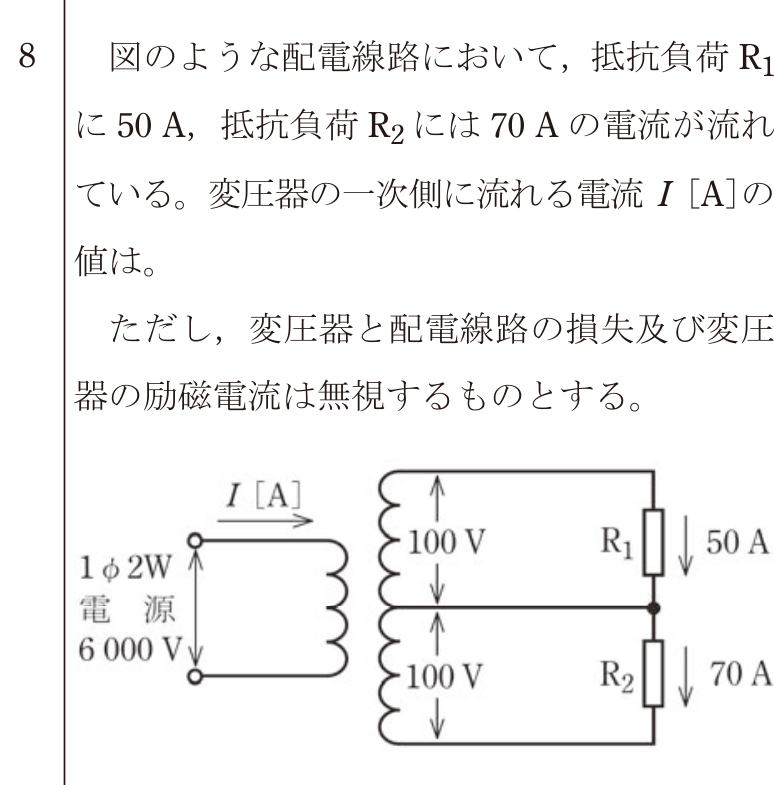

第一種電気工事士 2025年下期問8: 図のような配電線路において，抵抗負荷$R_1$に$50\,\mathrm{A}$，抵抗負荷$R_2$には$70\,\mathrm{A}$の電流が流れている。変圧器の一次側に流れる電流$I\,[\mathrm{A}]$の値は。ただし，変圧器と配電線路の損失及び変圧器の励磁電流は無視するものとする。

Question

第一種電気工事士 2025年下期 問8: 図のような配電線路において，抵抗負荷$R_1$に$50\,\mathrm{A}$，抵抗負荷$R_2$には$70\,\mathrm{A}$の電流が流れている。変圧器の一次側に流れる電流$I\,[\mathrm{A}]$の値は。ただし，変圧器と配電線路の損失及び変圧器の励磁電流は無視するものとする。

Accepted Answer

正解: ロ. 2

二次側の負荷電流は $50+70=120\,\mathrm{A}$。変圧器の損失と励磁電流を無視すると、一次側と二次側の皮相電力は等しい。電圧比に応じて一次電流へ換算すると $2\,\mathrm{A}$ となる。
