第一種電気工事士 2025年下期問6: 図のような単相3線式電路において，スイッチA及びスイッチBを閉じているとき，図中の電圧$V$は$102\,\mathrm{V}$であった。スイッチAは閉じたままで，スイッチBを開いた場合，電圧$V$はどのように変化するか。ただし，電源電圧は$104\,\mathrm{V}$一定で，電線1線当たりの抵抗は$0.2\,\Omega$であり，負荷抵抗は$10.2\,\Omega$一定であるとする。

Question

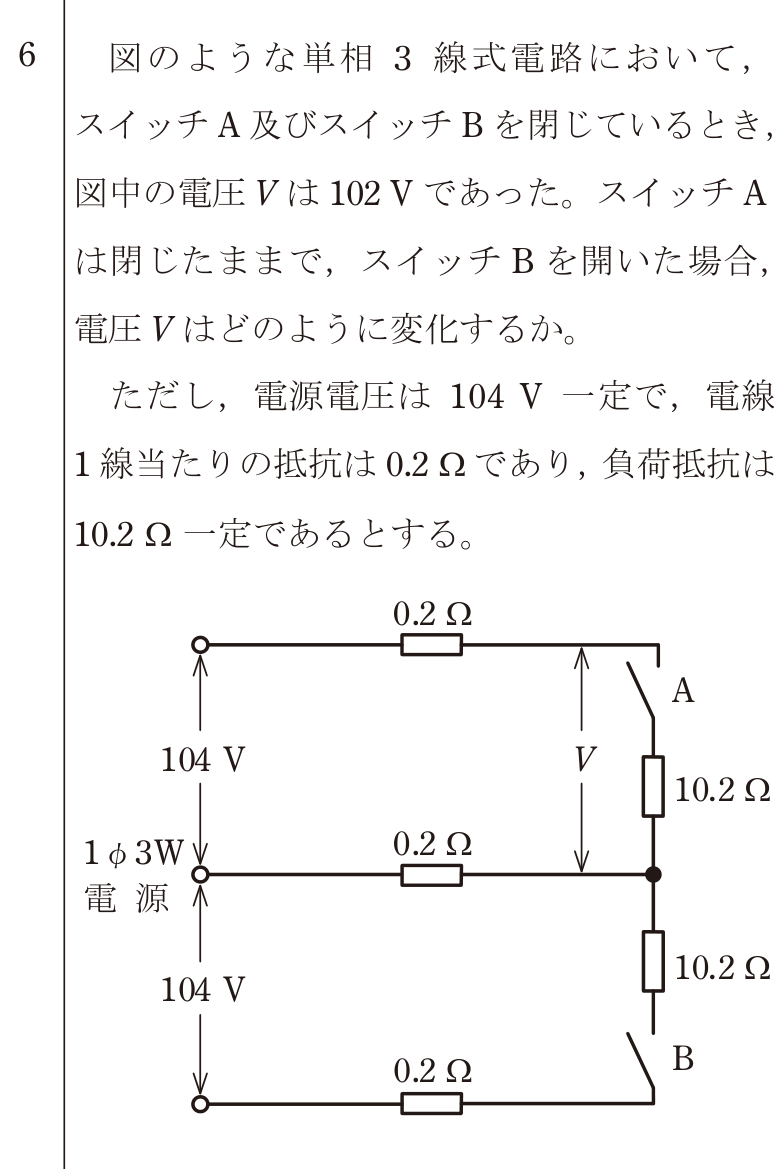

第一種電気工事士 2025年下期 問6: 図のような単相3線式電路において，スイッチA及びスイッチBを閉じているとき，図中の電圧$V$は$102\,\mathrm{V}$であった。スイッチAは閉じたままで，スイッチBを開いた場合，電圧$V$はどのように変化するか。ただし，電源電圧は$104\,\mathrm{V}$一定で，電線1線当たりの抵抗は$0.2\,\Omega$であり，負荷抵抗は$10.2\,\Omega$一定であるとする。

Accepted Answer

正解: イ. $2\,\mathrm{V}$下がる。

スイッチBを開くとB側負荷電流がなくなり、中性線や線路抵抗による電圧降下の分布が変わる。A側だけの負荷電流で計算すると電圧 $V$ は閉路時より $2\,\mathrm{V}$ 低下するため、イが適切である。
