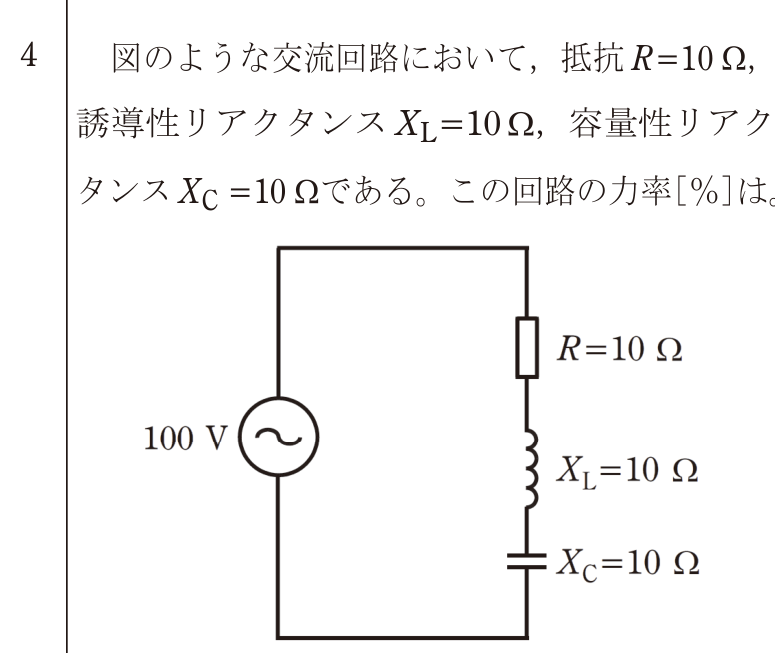

第一種電気工事士 2025年上期問4: 図のような交流回路において，抵抗$R=10\,\Omega$，誘導性リアクタンス$X_L=10\,\Omega$，容量性リアクタンス$X_C=10\,\Omega$である。この回路の力率$[\%]$は。

Question

第一種電気工事士 2025年上期 問4: 図のような交流回路において，抵抗$R=10\,\Omega$，誘導性リアクタンス$X_L=10\,\Omega$，容量性リアクタンス$X_C=10\,\Omega$である。この回路の力率$[\%]$は。

Accepted Answer

正解: ニ. 100

$R$ と並列に $X_L$ と $X_C$ が直列で接続された回路。$X_L$ と $X_C$ の直列合成リアクタンスは $X_L - X_C = 10 - 10 = 0\,\Omega$。

$X_L$ と $X_C$ が共振状態でリアクタンスが相殺されるため、回路は純抵抗となる。
力率 = 100%。
