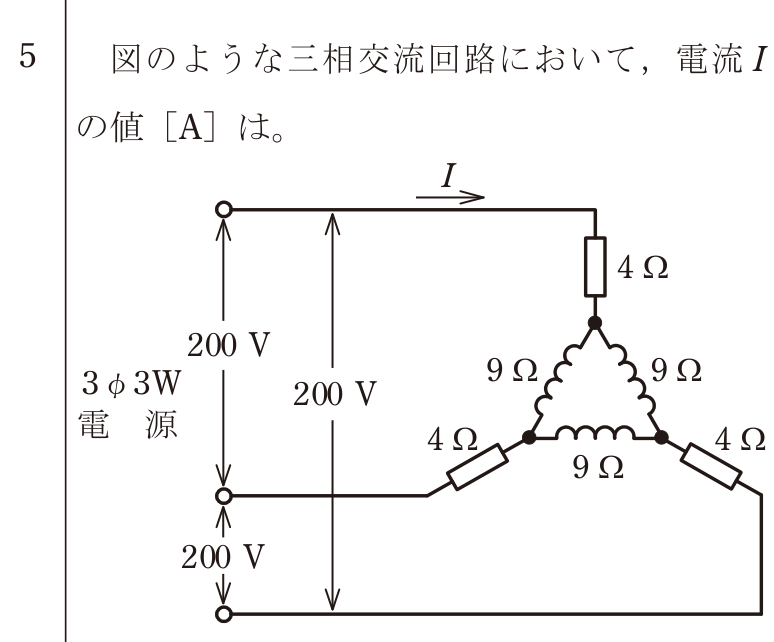

第一種電気工事士 2024年下期問5: 図のような三相交流回路において、電流Iの値[A]は。

Question

第一種電気工事士 2024年下期 問5: 図のような三相交流回路において、電流Iの値[A]は。

Accepted Answer

正解: ロ. 40/√3

Y結線の場合、各相にかかる電圧（相電圧）= 線間電圧/√3 = 200/√3 V
1相あたりのインピーダンス Z = √(R² + X²) = √(9² + 4²)

図から読み取れるインピーダンスの組み合わせより Z = 5Ω となり、
線電流 I = (200/√3)/5 = 40/√3 A
