第一種電気工事士 2024年下期問4: 図のような交流回路の力率[%]は。

Question

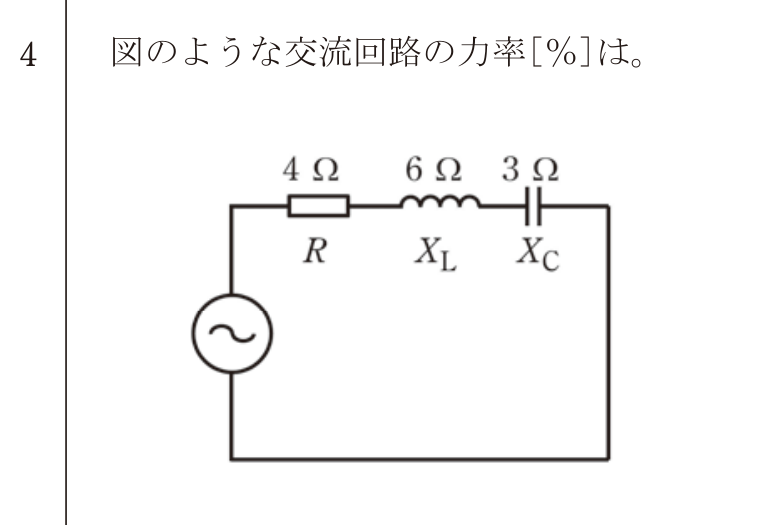

第一種電気工事士 2024年下期 問4: 図のような交流回路の力率[%]は。

Accepted Answer

正解: ニ. 80

合成リアクタンス X = XL - XC = 6 - 3 = 3Ω
インピーダンス Z = √(R² + X²) = √(4² + 3²) = √(16 + 9) = √25 = 5Ω
力率 cosθ = R/Z = 4/5 = 0.8 = 80%
