第一種電気工事士 2023年午後問48: ③に示す機器と文字記号（略号）の組合せで、正しいものは。

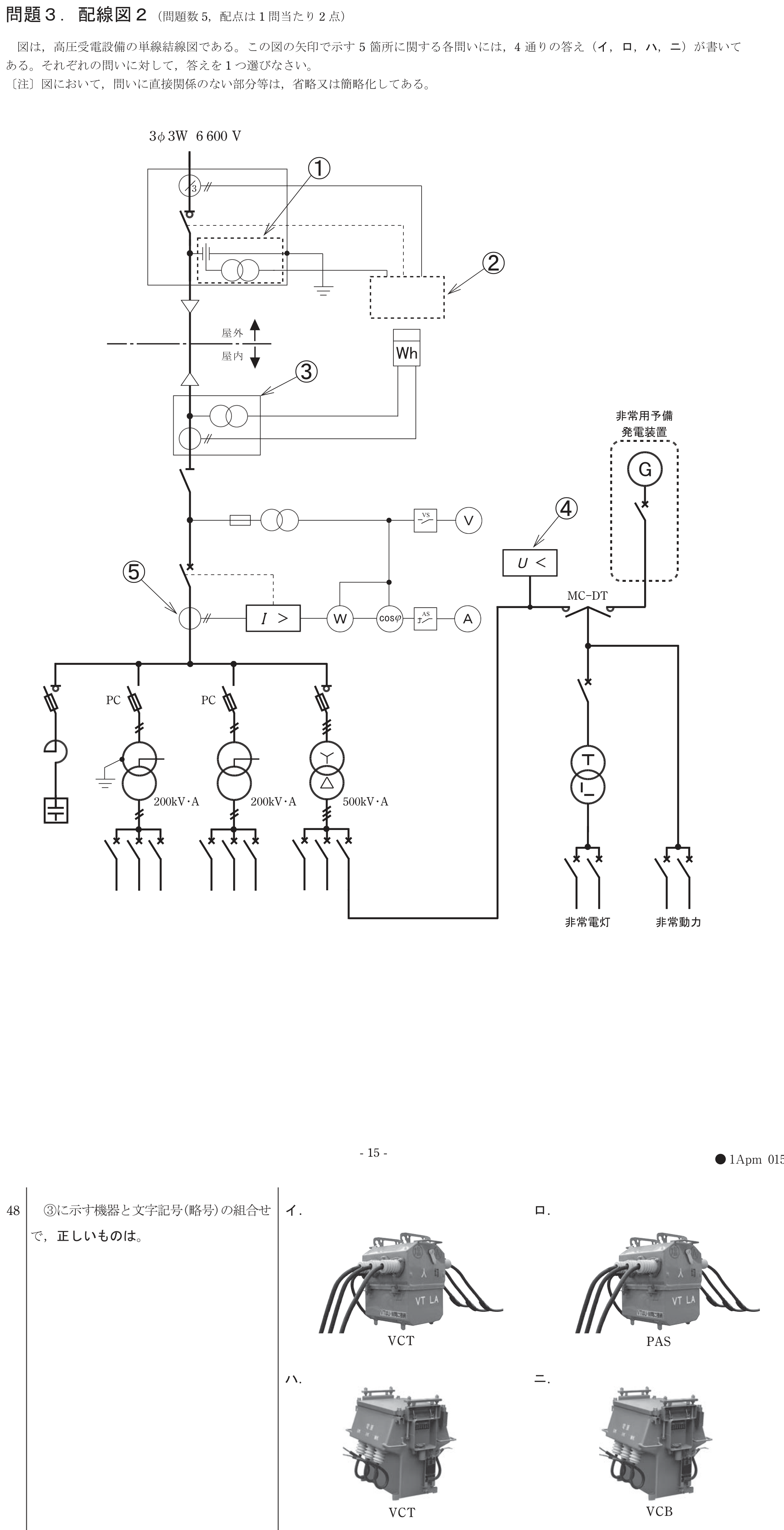

図は、高圧受電設備の単線結線図である。

Question

第一種電気工事士 2023年午後 問48: ③に示す機器と文字記号（略号）の組合せで、正しいものは。

図は、高圧受電設備の単線結線図である。

Accepted Answer

正解: ハ.

③は電力量計（Wh）に接続される機器で、計器用変成器（VCT: Voltage and Current Transformer）が該当する。
VCTはVT（計器用変圧器）とCT（変流器）を一体化した機器で、電力量の計量に用いる。ハの写真と略号VCTの組合せが正しい。
