第一種電気工事士 2023年午後問47: ②に設置する機器の図記号は。

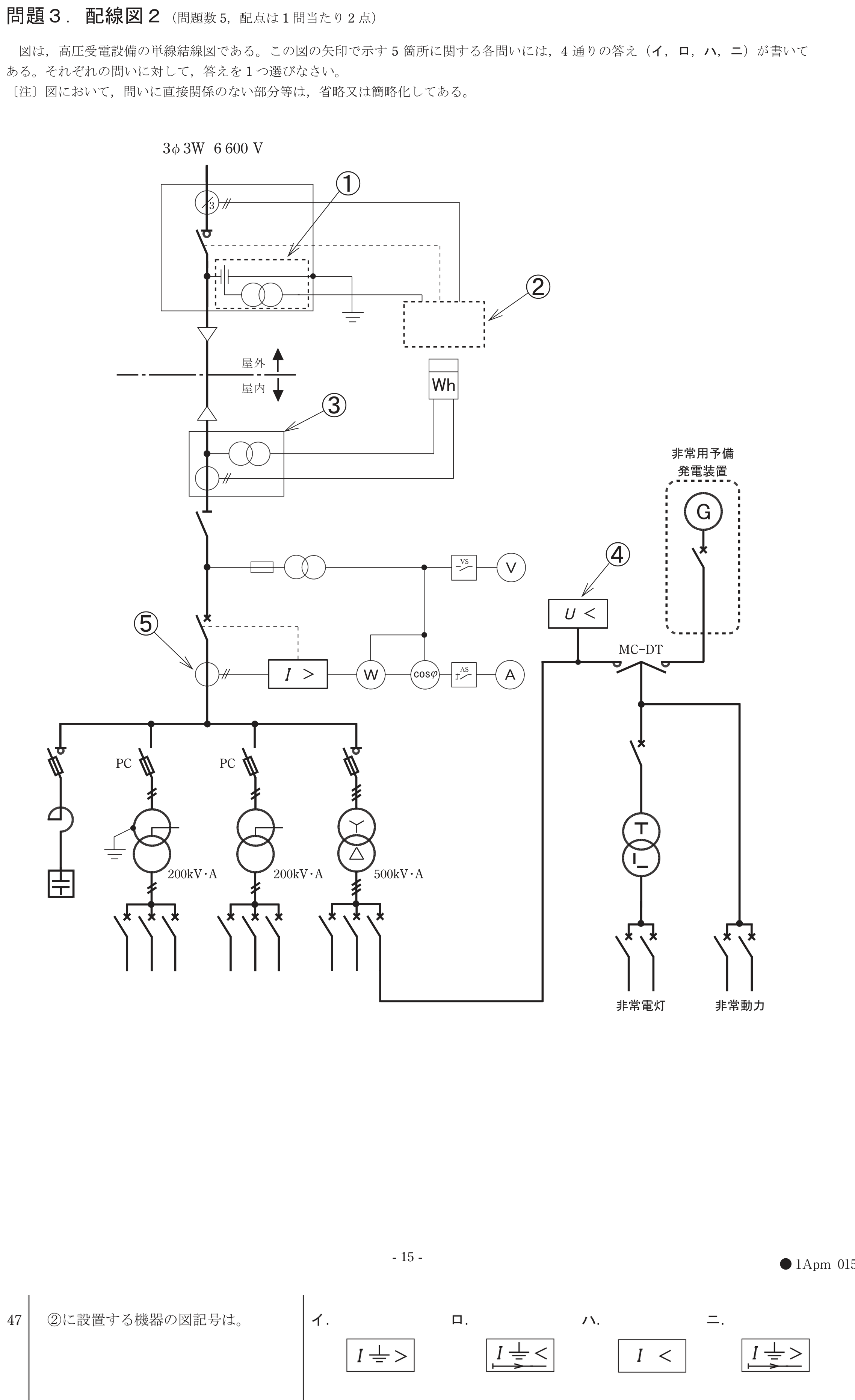

図は、高圧受電設備の単線結線図である。

Question

第一種電気工事士 2023年午後 問47: ②に設置する機器の図記号は。

図は、高圧受電設備の単線結線図である。

Accepted Answer

正解: ニ.

②はZCT（零相変流器）からの信号を受けて動作する地絡継電器の位置である。
地絡過電流継電器（GR）の図記号は、過電流要素 $I >$ に接地（アース）記号を付した形（ニ）となる。
