第一種電気工事士 2023年午後問10: 図において、一般用低圧三相かご形誘導電動機の回転速度に対するトルク曲線は。

Question

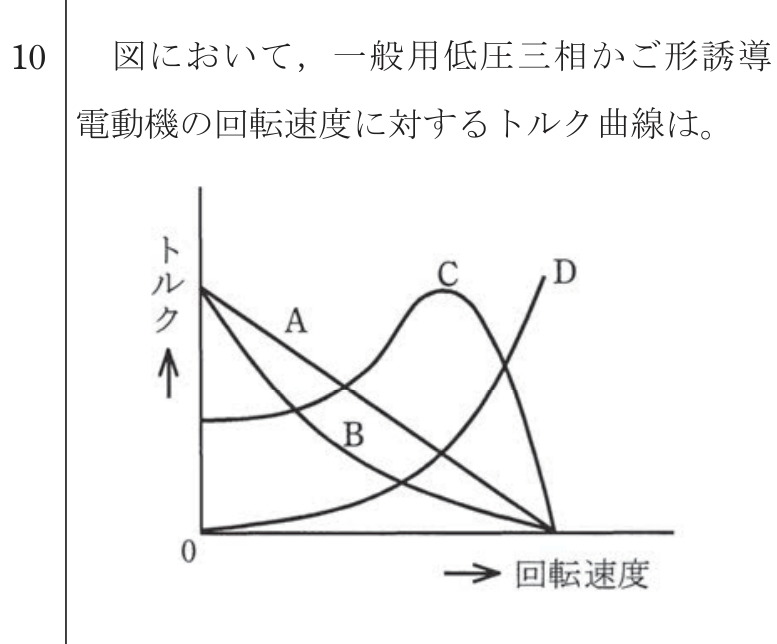

第一種電気工事士 2023年午後 問10: 図において、一般用低圧三相かご形誘導電動機の回転速度に対するトルク曲線は。

Accepted Answer

正解: ハ. C

かご形誘導電動機のトルク-速度特性は、始動時にある程度のトルクを発生し、回転速度の上昇に伴って最大トルク（停動トルク）を経て、同期速度付近で急激にゼロへ低下する。この形状を持つのは曲線Cである。
