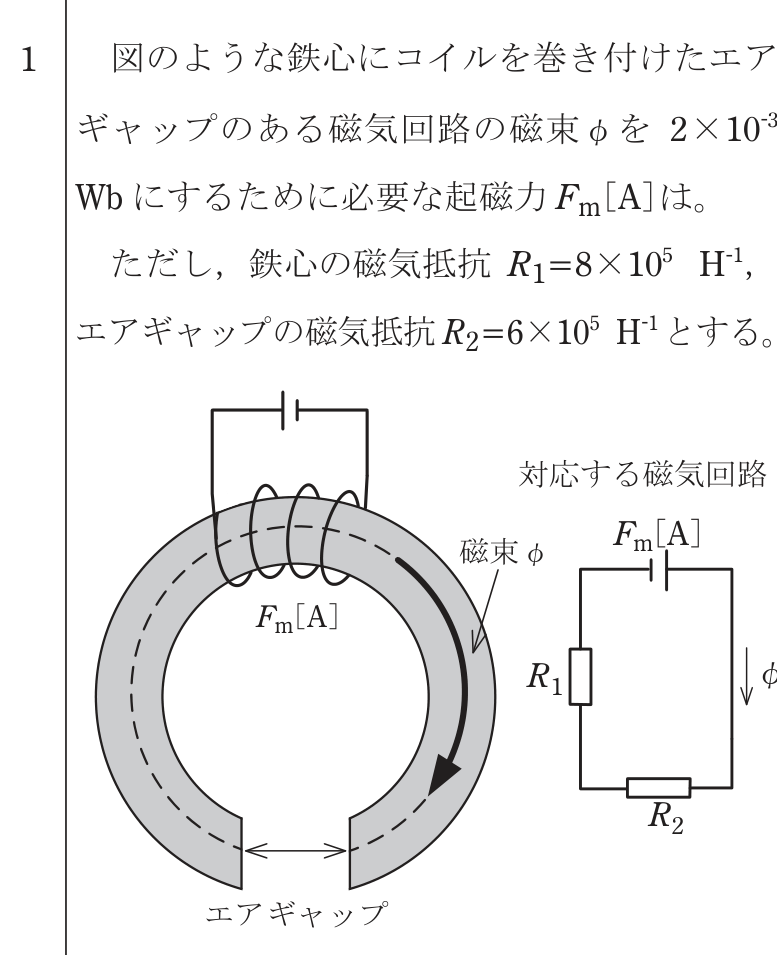

第一種電気工事士 2023年午後問1: 図のような鉄心にコイルを巻き付けたエアギャップのある磁気回路の磁束$\phi$を $2 imes 10^{-3}$ Wb にするために必要な起磁力$F_m$[A]は。ただし、鉄心の磁気抵抗 $R_1 = 8 imes 10^5$ $\mathrm{H}^{-1}$、エアギャップの磁気抵抗 $R_2 = 6 imes 10^5$ $\mathrm{H}^{-1}$ とする。

Question

第一種電気工事士 2023年午後 問1: 図のような鉄心にコイルを巻き付けたエアギャップのある磁気回路の磁束$\phi$を $2 	imes 10^{-3}$ Wb にするために必要な起磁力$F_m$[A]は。ただし、鉄心の磁気抵抗 $R_1 = 8 	imes 10^5$ $\mathrm{H}^{-1}$、エアギャップの磁気抵抗 $R_2 = 6 	imes 10^5$ $\mathrm{H}^{-1}$ とする。

Accepted Answer

正解: ハ. 2 800

磁気回路のオームの法則より $F_m = \phi (R_1 + R_2)$。
$F_m = 2 	imes 10^{-3} 	imes (8 	imes 10^5 + 6 	imes 10^5)$
$= 2 	imes 10^{-3} 	imes 1.4 	imes 10^6 = 2\,800$ A。
