第一種電気工事士 2023年午前問50: ⑩で示す部分に使用するCVTケーブルとして、適切なものは。

Question

第一種電気工事士 2023年午前 問50: ⑩で示す部分に使用するCVTケーブルとして、適切なものは。

Accepted Answer

正解: ニ.

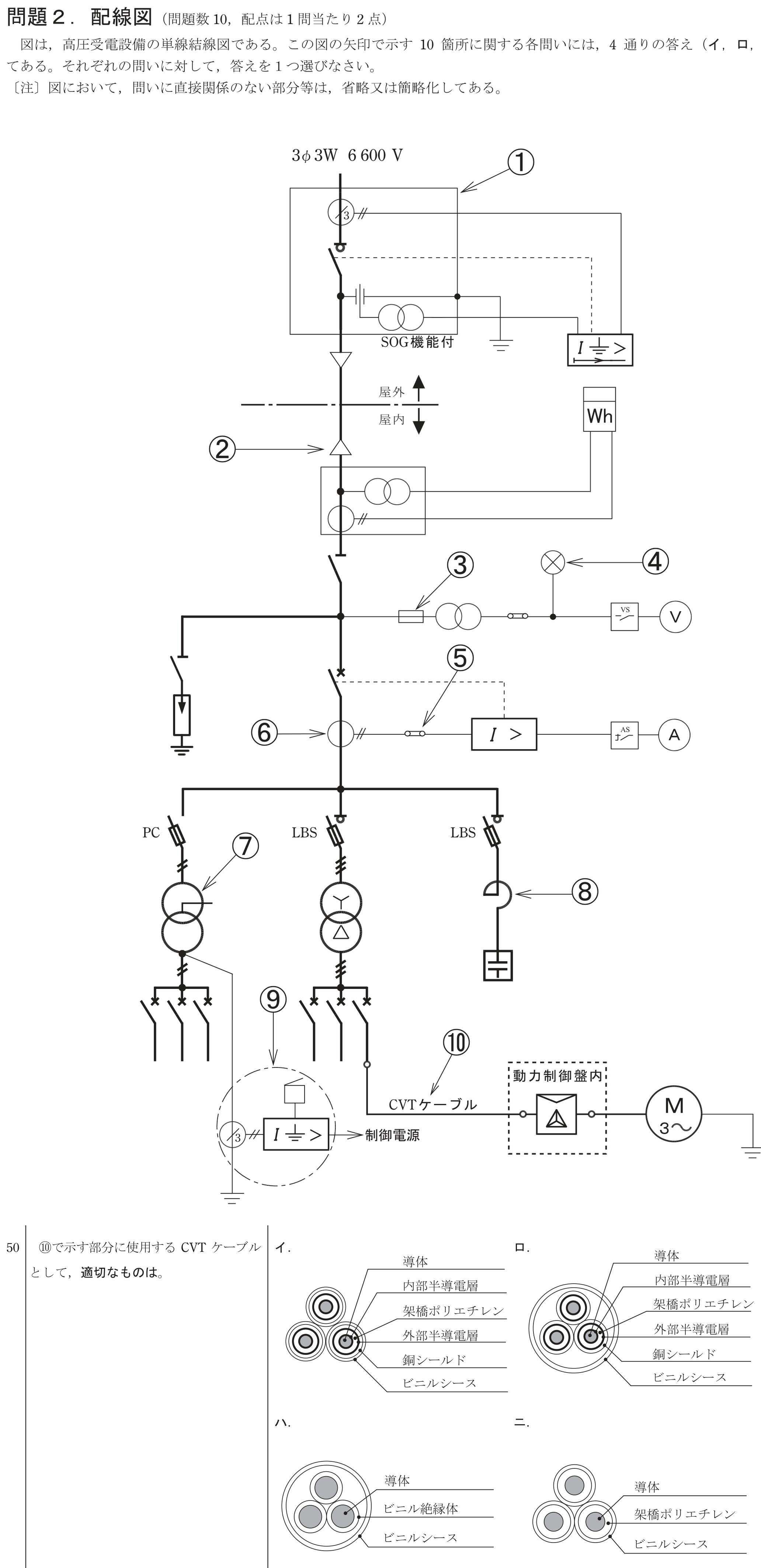

⑩は動力制御盤内への低圧側の配線であり、CVTケーブル（架橋ポリエチレン絶縁ビニルシースケーブル トリプレックス形）を使用する。CVTケーブルは、導体の上に架橋ポリエチレン絶縁体があり、その外側にビニルシースを施した構造である。ニの断面図がCVTケーブルの正しい構造を示している。

イ・ロは高圧用のCVケーブル（半導電層・銅シールド付き）の構造であり、低圧用のCVTケーブルとは異なる。ハはVVケーブルの構造である。
