第一種電気工事士 2023年午前問46: ⑥で示す部分に施設する機器の複線図として、正しいものは。

Question

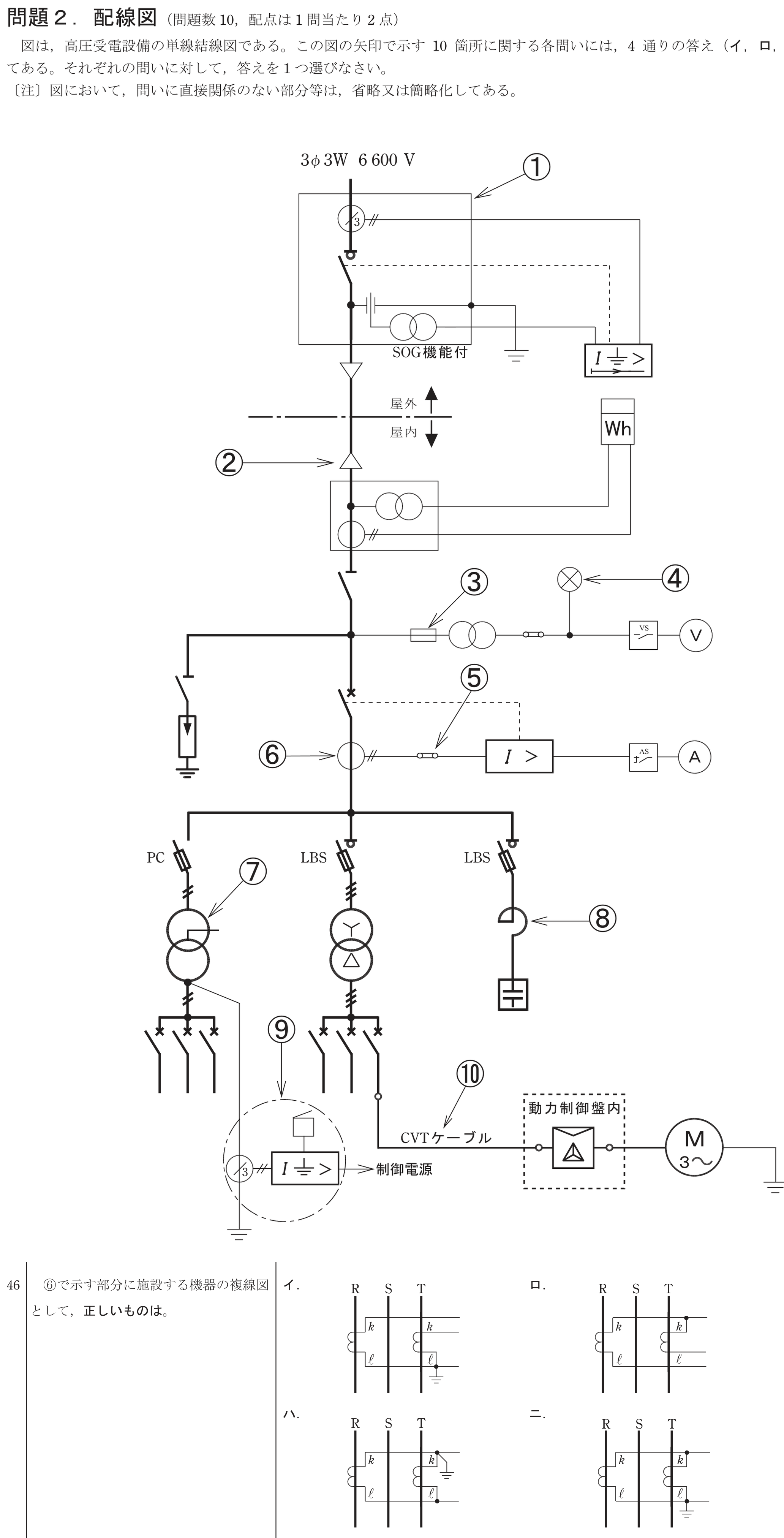

第一種電気工事士 2023年午前 問46: ⑥で示す部分に施設する機器の複線図として、正しいものは。

Accepted Answer

正解: イ.

⑥は配線図上でCT（変流器）を含む部分の複線図を問う問題である。CTの一次側にR・S・T相の電線を通し、二次側のk-l端子から電流計やAS（電流計切替スイッチ）に接続する。イの複線図が正しいCTの結線を示している。
