第一種電気工事士 2023年午前問44: ④に設置する機器は。

Question

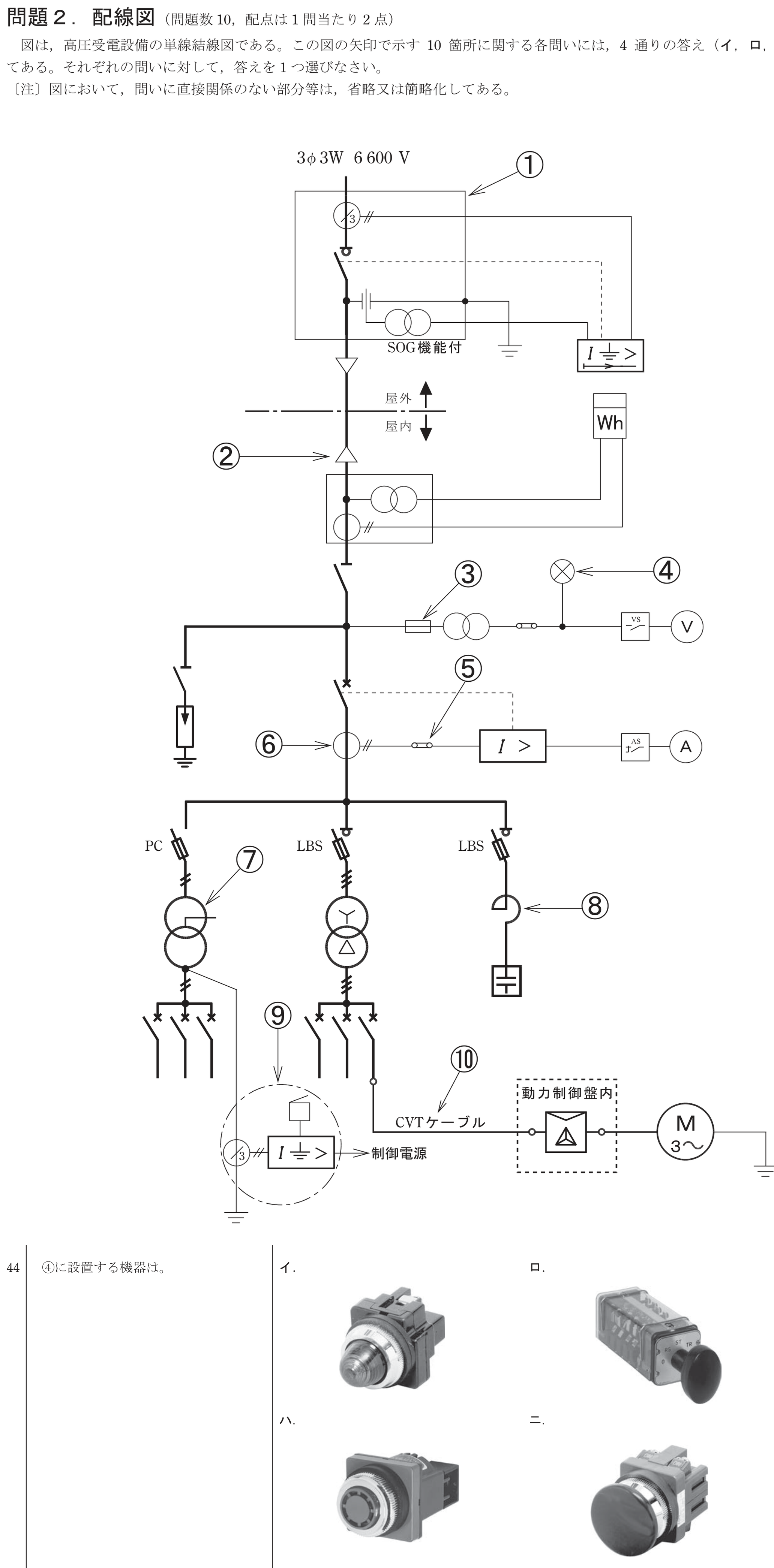

第一種電気工事士 2023年午前 問44: ④に設置する機器は。

Accepted Answer

正解: イ.

④は配線図上で計器用変圧器（VT）に接続された電圧計切替スイッチ（VS）の位置を示している。イの写真が電圧計切替スイッチ（計器用切替スイッチ）であり、R-S間、S-T間、T-R間の各線間電圧を1台の電圧計で切り替えて測定するために使用される。
