第一種電気工事士 2023年午前問23: 写真に示す機器の文字記号（略号）は。

Question

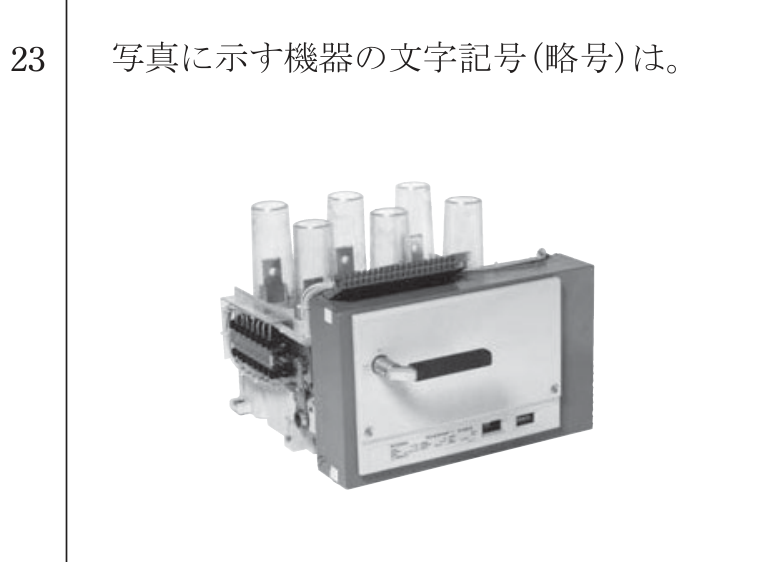

第一種電気工事士 2023年午前 問23: 写真に示す機器の文字記号（略号）は。

Accepted Answer

正解: ニ. VCB

写真は真空遮断器（VCB: Vacuum Circuit Breaker）である。高圧受電設備において主遮断装置として使用される。
DS：断路器、PAS：高圧気中開閉器、LBS：高圧交流負荷開閉器である。
