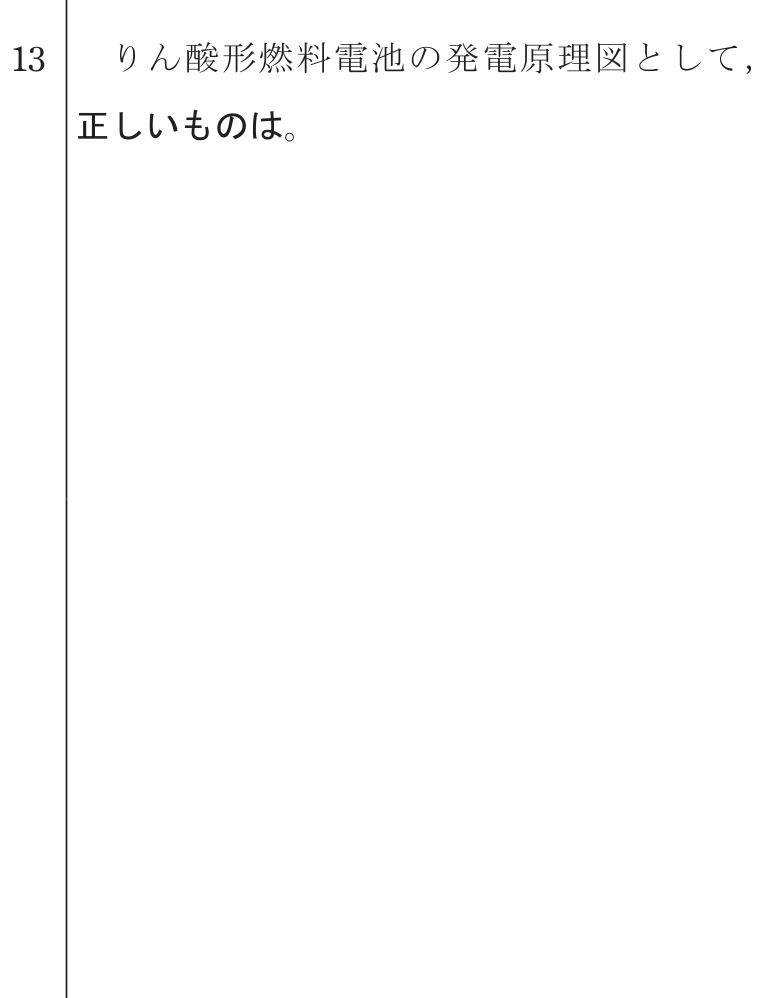

第一種電気工事士 2023年午前問13: りん酸形燃料電池の発電原理図として、正しいものは。

Question

第一種電気工事士 2023年午前 問13: りん酸形燃料電池の発電原理図として、正しいものは。

Accepted Answer

正解: ロ.

りん酸形燃料電池では、負極（燃料極）に$\mathrm{H_2}$を供給し、正極（空気極）に$\mathrm{O_2}$を供給する。
負極：$\mathrm{H_2} 	o 2\mathrm{H^+} + 2\mathrm{e^-}$
正極：$\dfrac{1}{2}\mathrm{O_2} + 2\mathrm{H^+} + 2\mathrm{e^-} 	o \mathrm{H_2O}$

水（$\mathrm{H_2O}$）は正極側で生成される。ロの図が正しい原理図である。
