第一種電気工事士 2022年午後問43: ③で示す接点の役割は。

Question

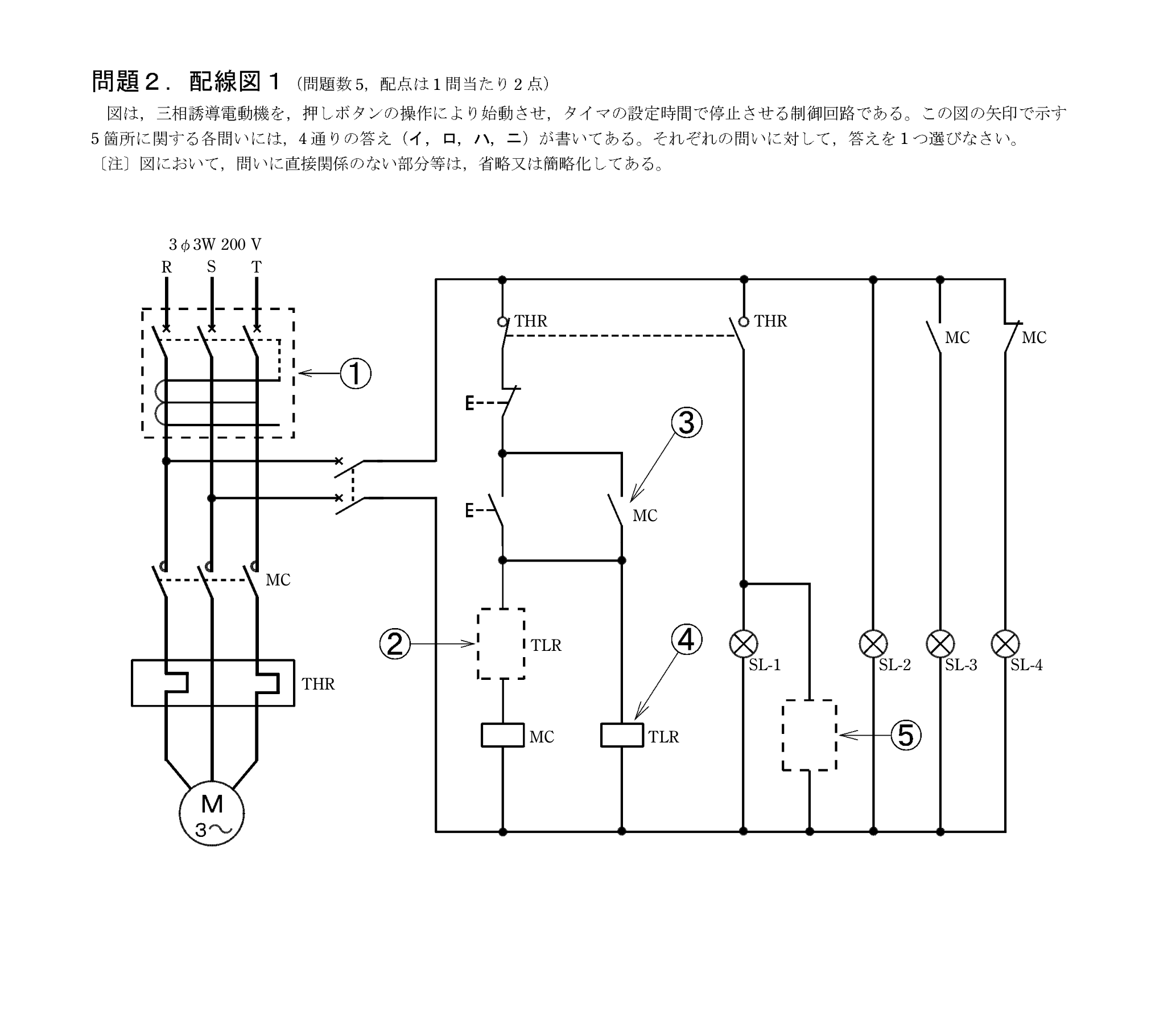

第一種電気工事士 2022年午後 問43: ③で示す接点の役割は。

Accepted Answer

正解: ハ. 電磁接触器の自己保持

③の接点はMC（電磁接触器）のa接点（補助接点）で、押しボタンスイッチと並列に接続されている。これは自己保持回路を構成しており、押しボタンを離してもMCが動作を維持する役割がある。
