第一種電気工事士 2022年午後問42: ②で示す部分に使用される接点の図記号は。

Question

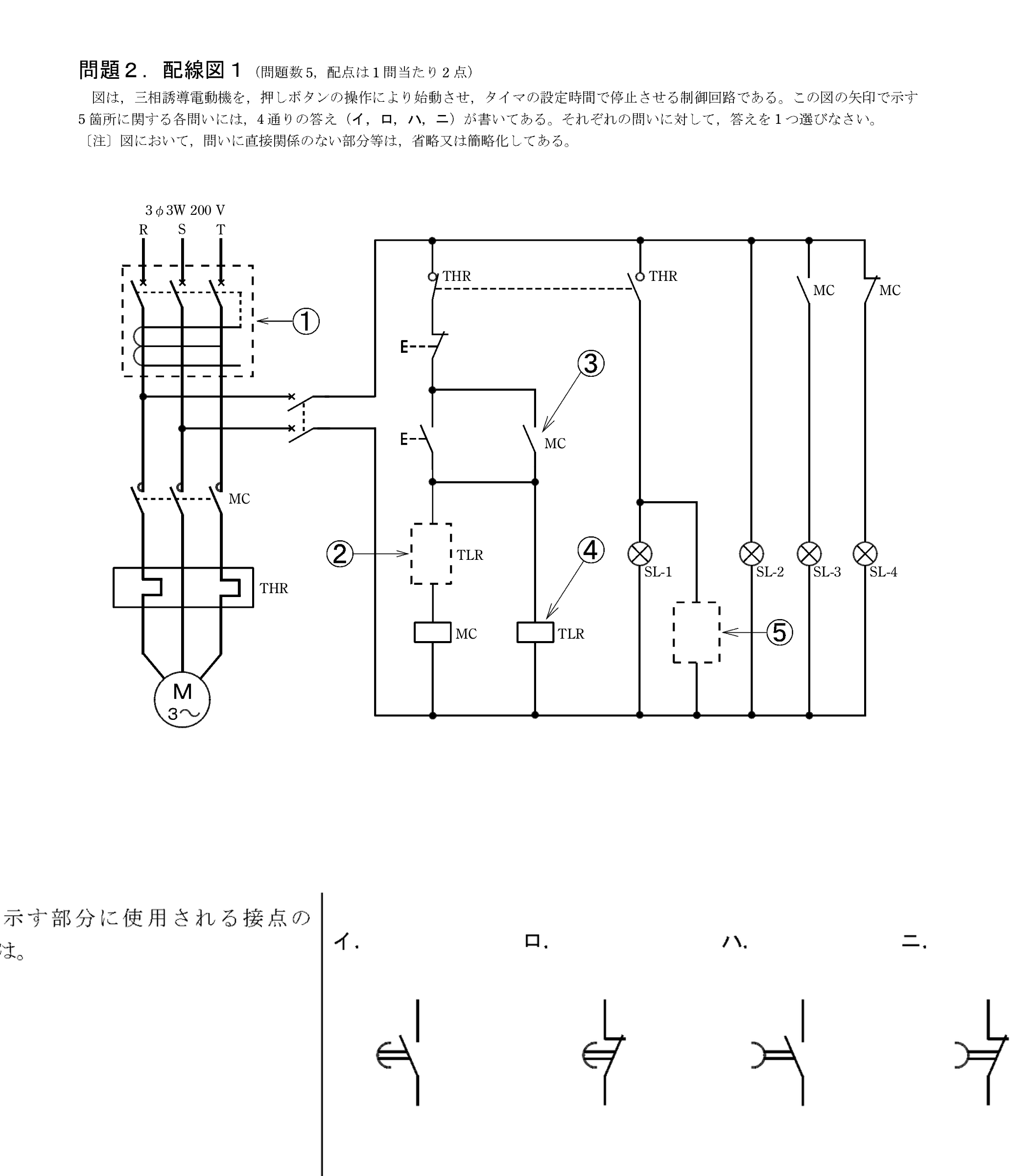

第一種電気工事士 2022年午後 問42: ②で示す部分に使用される接点の図記号は。

Accepted Answer

正解: ロ.

②の部分はサーマルリレー（THR）のb接点（常閉接点）。サーマルリレーは過電流が流れると動作してb接点を開放し、電磁接触器のコイル回路を遮断して電動機を停止させる。

ロの図記号がサーマルリレーのb接点を示す。
