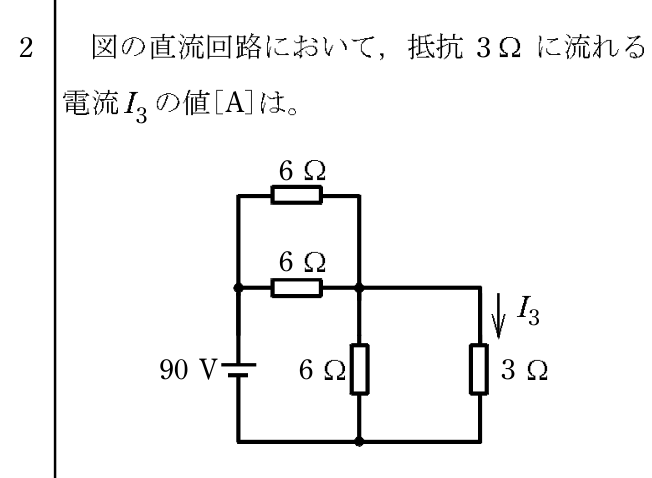

第一種電気工事士 2022年午後問2: 図の直流回路において、抵抗3Ωに流れる電流 $I_3$ の値[A]は。

正解: ハ. 12 回路を解析する。6Ωと6Ωの直列合成は12Ω、これと6Ωの並列合成は $(12\times 6)/(12+6) = 4\,\Omega$。 上段は4Ω＋3Ω＝7Ω、これと下段6Ωを90Vに並列接続した構成となる。分流の法則で3Ωに流れる電流を求めると $I_3 = 12$ A。

Question

第一種電気工事士 2022年午後 問2: 図の直流回路において、抵抗3Ωに流れる電流 $I_3$ の値[A]は。

Accepted Answer

正解: ハ. 12

回路を解析する。6Ωと6Ωの直列合成は12Ω、これと6Ωの並列合成は $(12	imes 6)/(12+6) = 4\,\Omega$。

上段は4Ω＋3Ω＝7Ω、これと下段6Ωを90Vに並列接続した構成となる。分流の法則で3Ωに流れる電流を求めると $I_3 = 12$ A。
