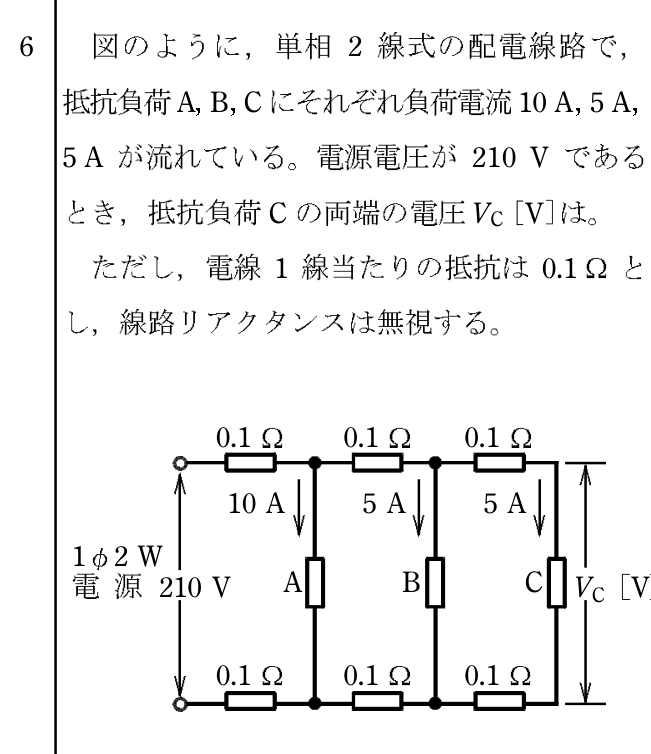

第一種電気工事士 2022年午前問6: 図のように、単相2線式の配電線路で、抵抗負荷A,B,Cにそれぞれ負荷電流10A,5A,5Aが流れている。電源電圧が210Vであるとき、抵抗負荷Cの両端の電圧VC[V]は。ただし、電線1線当たりの抵抗は0.1Ωとし、線路リアクタンスは無視する。

Question

第一種電気工事士 2022年午前 問6: 図のように、単相2線式の配電線路で、抵抗負荷A,B,Cにそれぞれ負荷電流10A,5A,5Aが流れている。電源電圧が210Vであるとき、抵抗負荷Cの両端の電圧VC[V]は。ただし、電線1線当たりの抵抗は0.1Ωとし、線路リアクタンスは無視する。

Accepted Answer

正解: ロ. 203

単相2線式なので、往復分（電線2本）の抵抗を考慮する。
電源〜A間：電流 $10+5+5=20$ A、電圧降下 $= 20 	imes 0.1 	imes 2 = 4$ V。
A〜B間：電流 $5+5=10$ A、電圧降下 $= 10 	imes 0.1 	imes 2 = 2$ V。
B〜C間：電流 $5$ A、電圧降下 $= 5 	imes 0.1 	imes 2 = 1$ V。
$V_C = 210 - 4 - 2 - 1 = 203$ V。
