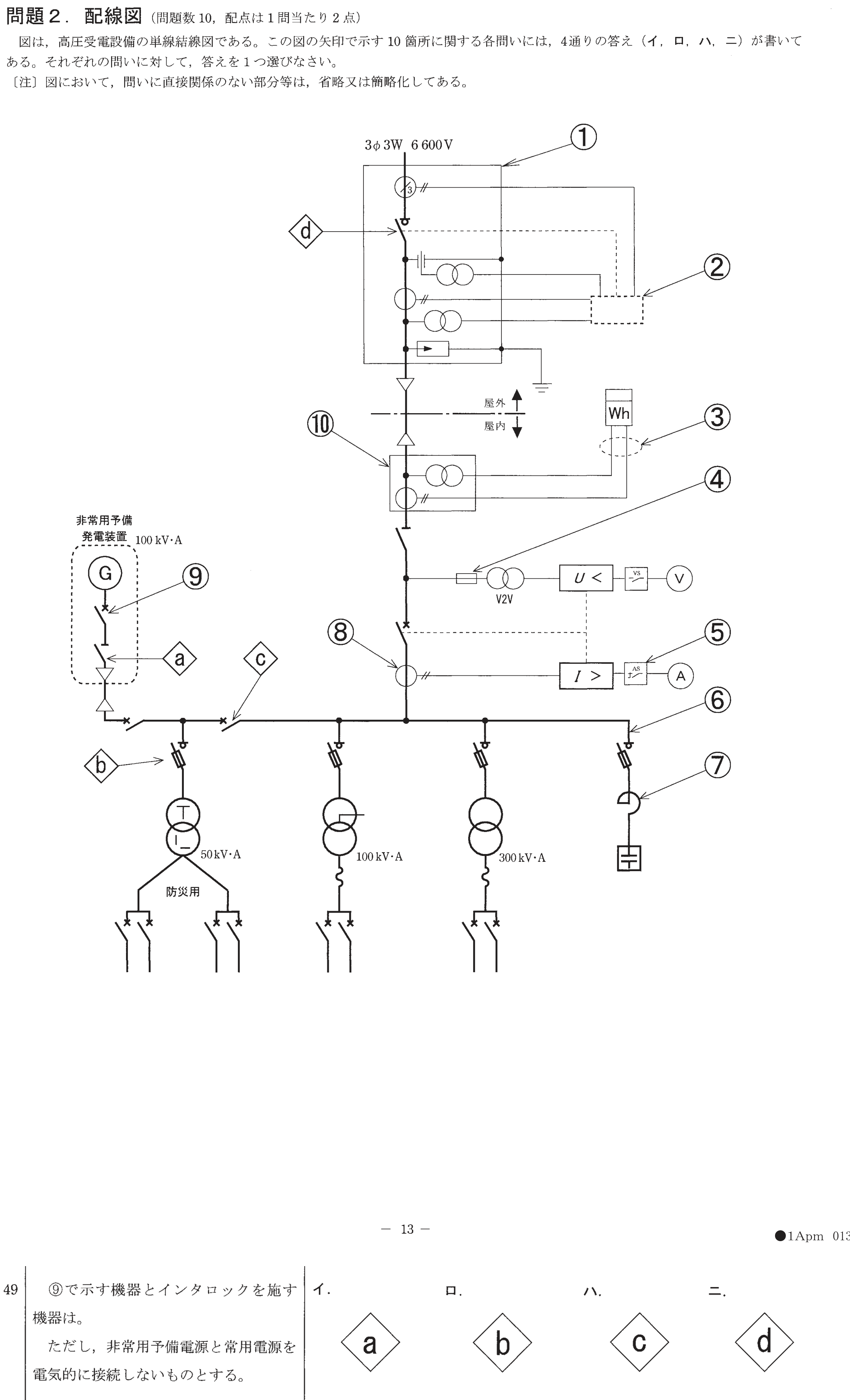

第一種電気工事士 2021年午後問49: ⑨で示す機器とインタロックを施す機器は。ただし、非常用予備電源と常用電源を電気的に接続しないものとする。

Question

第一種電気工事士 2021年午後 問49: ⑨で示す機器とインタロックを施す機器は。ただし、非常用予備電源と常用電源を電気的に接続しないものとする。

Accepted Answer

正解: ハ.

非常用予備電源と常用電源を電気的に接続しないようにするには、両電源を切り替える開閉器同士に機械的または電気的なインタロックを施し、両者が同時に投入されないようにする必要がある。
⑨は非常用発電機側の開閉器であり、これとインタロックを施す対象は常用電源側の開閉器である。したがってハが正しい組合せとなる。
