第一種電気工事士 2021年午後問48: ⑧で示す部分に施設する機器の複線図として、正しいものは。

Question

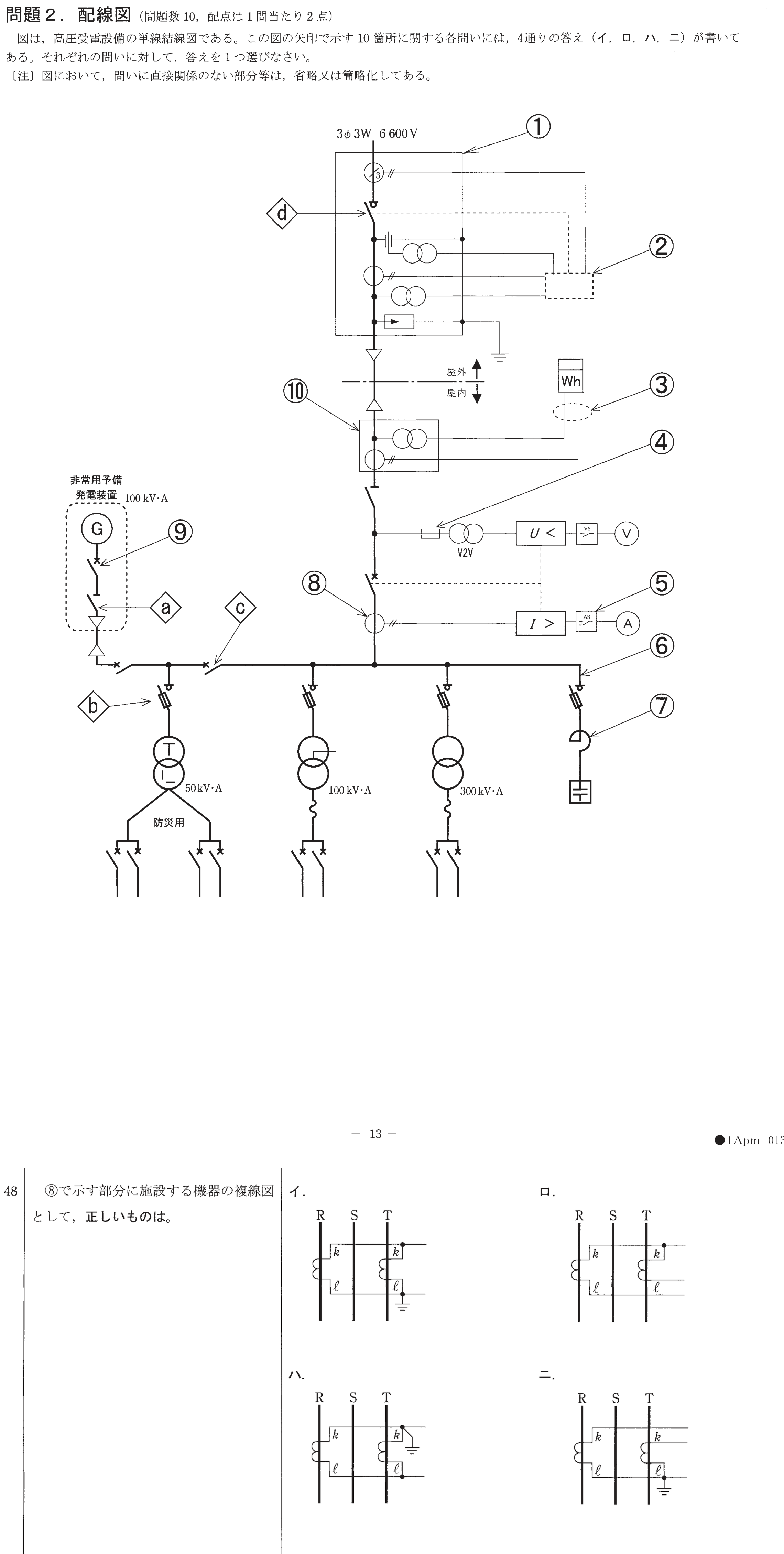

第一種電気工事士 2021年午後 問48: ⑧で示す部分に施設する機器の複線図として、正しいものは。

Accepted Answer

正解: ニ.

⑧の部分は計器用変流器（CT）と電流計・過電流継電器を結ぶ二次側配線の複線図である。
R相とT相にCTを設置し、二次側はk端子（電源側）と l端子（負荷側）の極性を合わせて電流計・継電器に接続する必要がある。これらが正しく結線されているのはニである。
