第一種電気工事士 2021年午後問15: 写真に示す矢印の機器の名称は。

Question

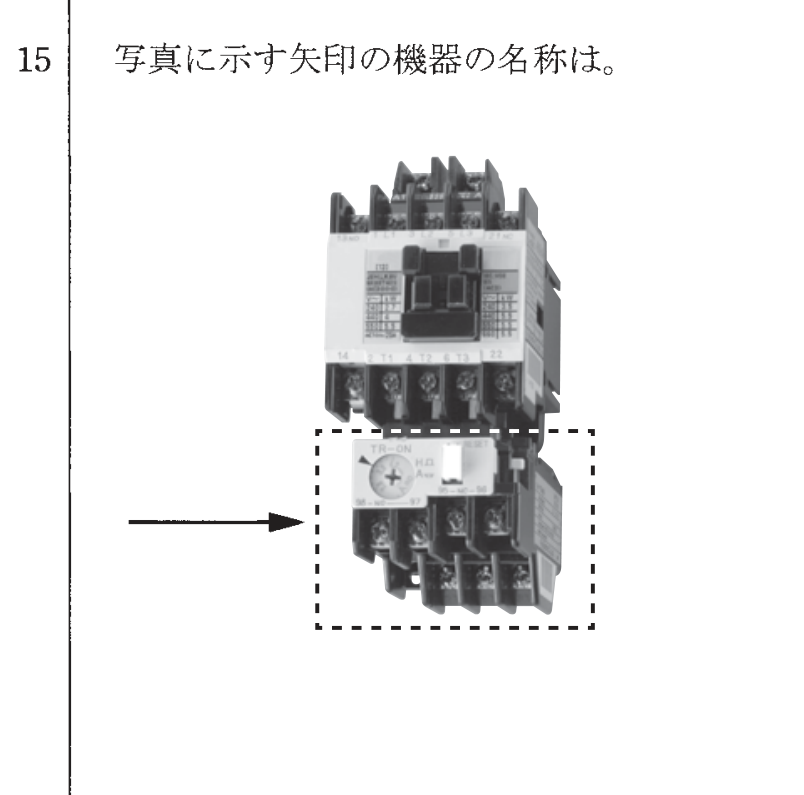

第一種電気工事士 2021年午後 問15: 写真に示す矢印の機器の名称は。

Accepted Answer

正解: ハ. 熱動継電器

写真に示されている機器は熱動継電器（サーマルリレー）である。
電磁開閉器と組み合わせて電動機の過負荷保護に使用される。バイメタルが過電流による発熱で湾曲することを利用して過電流を検出し、接点を動作させる。
